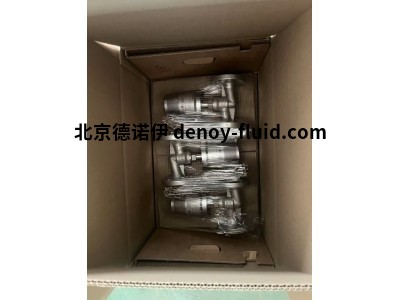

德國Schubert & Salzer滑動閘閥8021/025VGG103M用于化工行業使用

郭秀 QQ：2853369891   手機：18518179676 電話：010-64714988-176 傳真：010-84786709-667 郵件：[email protected]

Schubert & Salzer 7010/015V1527203--B-S---0

Schubert & Salzer  7081/025V652511---H-S----0

Schubert & Salzer  6051/020VBZ9PC1M11A-S----3

Schubert & Salzer 6051/025VBZ9PC1M11A-S----3

Schubert & Salzer 8044/025VE0111M--91-1ZC-S0---102

 Schubert & Salzer 8044/080VE0001M--S---ZC

Schubert & Salzer 8050 8050/080VB00-5M

Schubert & Salzer 8050/025VB00-5M

Schubert & Salzer 8050 8050/015VB00-5M

Schubert & Salzer 5030/200U10-DM---11-Z--S------2

Schubert & Salzer 8040/050VB0002M-0

Schubert & Salzer 8040/100VB0002M-0

Schubert & Salzer  7081/025V652511---H-S----0

 Schubert & Salzer 8021/050VGE003M----A-ZR-S-2W

 Schubert & Salzer 8021/065VGE103M------ZR-S-2U

Schubert & Salzer 8021/040VGE103M-A1ZR-S-2U

Schubert & Salzer 8021/050VG0003M--S

Schubert & Salzer

作為 Schubert & Salzer Control Systems GmbH 的一部分，Schubert & Salzer Inc. 在美洲建立了一個強大的技術銷售代表和區域辦事處網絡。我們以高科技產品、精明的客戶服務、卓越的交付和具有商業吸引力的成本核算而著稱

二、Schubert & Salzer產品介紹

Schubert & Salzer滑動閘門電動閥 8038

Schubert & Salzer型號：8038/100VT001AM--S--Z--S1 DN100

電機：2 kN 線性執行器，帶

位置電子裝置、

IP67 ，包括故障信號輸出

電機電壓：100 -240V，50Hz/60Hz滑動盤

標識號 4096009

Schubert & Salzer滑動閘閥電機閥8038

Schubert & Salzer GS 1系列-DN 15至DN 150

快速和高分辨率滑動閘門電機閥，用于過程工程、化學工業和工廠設備中中性至高侵蝕性介質的控制和切換

•節省空間的晶圓式結構•盡可能低的重量（尤其是較大尺寸）•低運行噪音水平（安靜運行）•用小型執行器控制高差壓•快速?zèng)_程速度•小死區•平穩啟動和減速•金屬機身•滿足TA-Luft 2021的要求

Schubert & Salzer閥門技術資料

設計：無法蘭，晶圓型結構尺寸符合。法蘭的DIN EN 558-1系列20。DIN EN 1092-1表格B更多版本參見數據表8038-GS3

標稱尺寸；DN 15至DN 150

公稱壓力;PN 40符合。DIN 2401也適用于PN 10至PN 25的法蘭

流體溫度:主體1.0570：主體1.4571：-10°C至+350°C-60°C至+350°C

法蘭墊片（客戶側）:40：1線性/80：1等百分比

填料泄漏:ISO FE-BH-CC3-SSA0-T(-40°C/+350°C)-PN40-ISO 15848-1

當DN15降低小于25%時，不同的泄漏率是可能的。Kvs值參見數據表8001

Schubert & Salzer閥門材料

閥體:碳鋼1.0619/不銹鋼1.4408

包裝：PTFE（碳填充），彈簧1.4310

驅動桿：不銹鋼，拋光輥

波紋管：鋼1.4571

盤用聯接環：不銹鋼1.4581

2、Schubert & Salzer滑動閘閥電機閥8038-GS1

Schubert & Salzer注意事項：

具有故障安全保護的執行器（選裝件）•斷電時的安全功能•通過高性能電容器供電•安全位置打開、關閉或處于可選擇的任何其他位置•自動監控電容器的充電狀況

執行機構技術信息

驅動力2.0 kN/5.0 kN

電源連接24 V AC/DC 100-240 V 50/60 hz

環境溫度標準：-10°C至+60°C低溫版本：-40°C至+60°C儲存溫度標準：-30°C至+80°C（+60°C帶故障安全保護）低溫版本：-40°C至+80°C（+60°C帶故障安全保護）安裝位置選擇僅水平或垂直執行器

防護等級（EN 60529）IP 67

值。24V AC/DC

工作時的功耗：40瓦

市電工作時的標稱功耗市電電壓230V：市電電壓115V：P=40W S=67,8VA I=295mA P=40W S=58,8VA I=511mA COS φ=0.59 COS φ=0.68最小時死區±0.2%。6mm沖程重復精度±0.1%，最小。6mm行程

反饋可調0（4）-20 mA，0（2）-10 V循環（故障安全）500000壽命（故障安全）10年占空比100%自我監控監控驅動功率、設定點、執行器溫度、電子設備溫度等診斷功能存儲電機和總使用壽命、溫度和方式等級閥門自適應自動行程調節以適應閥門限制附加輸入二進制輸入附加輸出2個報警輸出電氣連接電源M20x1.5（可選NPT 1/2”）信號/位置反饋2x M16x1.5

2個附加行程限位開關自由可調無電壓觸點（打開/關閉）故障安全保護安裝在執行器安全位置自身主體中可自由選擇帶通信鏈路的通信軟件，用于執行器的參數化和診斷Bluetoothmodul BT-1無線連接到DeviceConfig配置軟件（升級選項）

德國Schubert & Salzer滑動閘閥8021/025VGG103M用于化工行業使用
