EMRAX 268系列

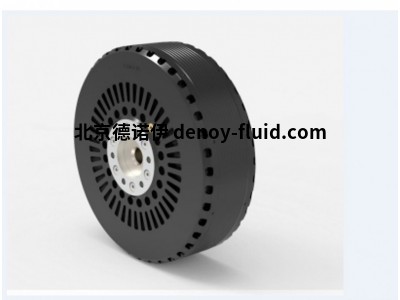

EMRAX 268 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。268 是輕型航空、船舶和牽引應用中備受青睞的電機選擇。它也可以用作液壓替換單元或輕型高功率輸出發電機。268 是首個獲得歐洲航空安全局（EASA）通用航空使用認證的電動發動機。
EMRAX 268
直徑|長度268毫米|94毫米
重量21,4-22,3公斤
冷卻空氣/水/組合
峰值|連續功率210 kW|117 kW*
峰值|連續扭矩500 Nm|250 Nm*
最高速度4500每1k展現的收入
工作電壓100-830 V
效率高達96%*
位置傳感器旋轉變壓器/編碼器
EMRAX 268
高壓
EMRAX 268
中等電壓
EMRAX 268
低電壓
AC=風冷
LC=液體冷卻
CC=組合冷卻（空氣+液體）
AC LC CC AC LC CC AC LC CC
防護IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21
冷卻規格
環境
郭世舟
QQ：2335451726
手機：18510570918
電話：010-64714988-197
傳真：010-84786709-667
郵件：[email protected] |
 |
 |
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
最高電機溫度[°C] 120
電機連接類型UVW或2x UVW UVW或2x UVW UVW或2x UVW
峰值功率所需的電壓[VDC]**830 Vdc 830 Vdc 340 Vdc
電機峰值效率[%] 96%
峰值功率S2 2min[kW] 135 kW at 2600每1k展現的收入210 kW at 4500每1k展現的收入210 kW at 4500每1k展現的收入
連續功率S1（kW）80 85 100 94 100 117 94 100 117
峰值扭矩[Nm] 500
連續扭矩[Nm] 200 213 250 200 213 250 200 213 250
限速[每1k展現的收入] 4500
空載時KV常數[rpm/VDC] 5,85 9,39 24,09
額定負載下的KV常數[rpm/VDC] 4,72 7,59 19,48
峰值負載時的KV常數[rpm/VDC] 3,20 5,17 13,26
KT常數[Nm/AR管理系統] 1,61 1,00 0,39
峰值電機電流[AR管理系統] 320 500 1300
連續電機電流[AR管理系統] 130 220 550
25°C[mΩ]時的內相電阻***21,87 9,85 1,65
1相[µH]的LD誘導330,5 140,0 22,5
感應電壓[VRMS/每1k展現的收入] 0,12531 0,07823 0,03045
磁通量-軸向[VS] 0,09769 0,06099 0,02374
定子繞組上的溫度傳感器KTY 81/210
極對數10
繞組配置星形
轉子慣量[kg*m²] 0,05769
軸承配置6208|3207
重量[kg] 21,4 22,3 21,9 21,4 22,3 21,9 21,4 22,3 21,9
*組合式冷卻電機（CC）需要風冷和液冷電機的冷卻規格才能達到其規格。它不能只作為風冷電機冷卻。
每個EMRAX電機都需要足夠的空氣循環。電機在任何情況下都不應完全封閉。請查看EMRAX電機手冊以了解更多信息。
應用程序的性能將取決于您的安裝詳細信息和邊界條件。請聯系我們了解更多信息。
**所有電機都經過833V最大電壓測試。
***測量相位到相位，然后除以2。
由于830 V電壓限制，高壓選項以低于其限制的速度運行。
給出的所有值均適用于標準3相UVW版本，請就2x UVW值咨詢EMRAX。R1UVW=2*R2UV
機械
類型： 軸向磁通電機/發電機
外殼直徑： 268 毫米
軸向長度： 91 毫米
干物質： 21.4 千克（交流）/ 21.9 千克（CC）/ 22.3 千克（LC）
定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP66）
安裝： 正面：6 個 M8 螺紋孔
背面：16 個 M8 螺紋孔
堆垛： 兩個電機可以堆疊在一起，以實現雙倍的功率/扭矩。
電氣
最大電池電壓： 830 （高壓） / 830 （中壓） / 340 Vdc （低壓）
峰值功率
（4500 RPM 時）： 210 千瓦
持續功率*： 高達 117 kW
峰值扭矩： 500 牛米
連續扭矩*： 高達 250 Nm
效率： 92-98%
*受驅動循環、熱條件和控制器能力的影響。
