Rotasyn 標準旋轉變壓器有兩種配置：
無框（RO 系列)
RO2010
RO3620
RO5032
RO7557
RO2010系列是一款無框架8號實心轉子旋轉變壓器具有20毫米定子外徑和10毫米氣隙直徑。它適合直徑達4毫米的軸。
RO2010規范
質量（重量）30克
最大速度
RO2010 x-R型號150 kRPM
RO2010-X-V型號160 kRPM
轉子轉動慣量
RO2010-R型號1克•cm2
RO2010-V型號2克•cm2
初級直流電阻
RO2010-M型號11Ω±10%
RO2010-K型號14Ω±10%
次級直流電阻
RO2010-M型號20Ω±10%
RO2010-K型號24Ω±10%
RO3620系列是一款無框架尺寸為15的固體轉子旋轉變壓器定子外徑36毫米，氣隙直徑20毫米適合直徑達12毫米的軸。
RO3620規格
質量（重量）85克
最大速度
RO3620-R型號100 kRPM
RO3620-V型號110 kRPM
轉子轉動慣量
RO3620-R型號20克•cm2
RO3620-V型號40克•cm2
初級直流電阻13Ω±10%
次級直流電阻20Ω±10%
RO5032系列是一款無框架21型固體轉子旋轉變壓器具有50mm定子外徑和32mm氣隙直徑。它適合直徑達20毫米的軸。
RO5032規格
質量（重量）190克
最大速度
RO5032-R型號60 kRPM
RO5032-V型號65 kRPM
轉子轉動慣量
RO5032-R型號140克•cm2
RO5032-X-V型號200克•cm2
初級直流電阻20Ω±10%
次級直流電阻27Ω±10%

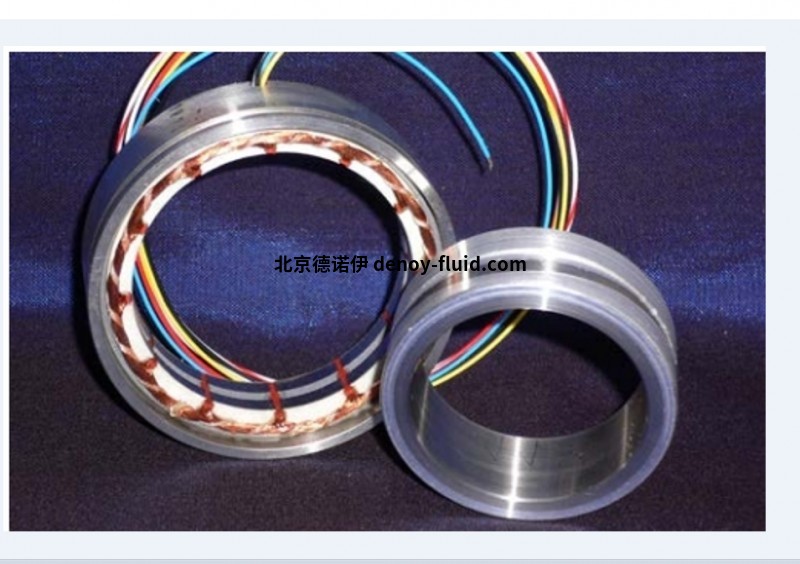

RO7557系列是一款無框架尺寸為30的實心轉子旋轉變壓器具有75毫米定子外徑和57毫米氣隙直徑。它適合直徑高達47毫米的軸
RO7557規格
質量（重量）300克
最大速度
RO7557 x-R型號25 kRPM
RO7557 x-V型號28 kRPM
轉子轉動慣量
RO7557 x-R型號1.1 kg•cm2
RO7557 x-V型號1.8 kg•cm2
初級直流電阻20Ω±10%
次級直流電阻50Ω±10%
與傳統的無刷旋轉變壓器不同，Rotasyn具有兩者定子中的初級和次級繞組，因此
不需要變壓器-Rotasyn本質上是無刷。轉移的能量仍然具有磁性初級線圈通過氣隙到正弦
固體轉子的異形極點。
Rotasyn類似于旋轉可變差動旋轉轉子充當磁性的變壓器（RVDT）閥門完成通量路徑。通過的總通量間隙是恒定的-轉子決定角位置在發生耦合的定子孔內，因此輸出信號的相對振幅
