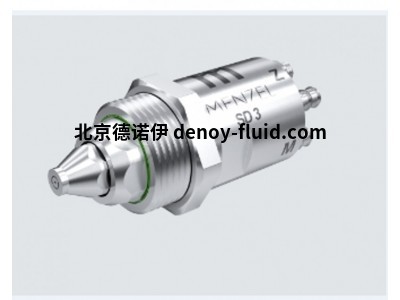

Menzel INDUTEC? MS X-D1 鋁制 24V/DC噴頭



所有 INDUTEC® MS 同軸噴頭的標準設備

>>主體：不銹鋼

>>同軸噴頭和針頭：不銹鋼

O 形圈>>：氟橡膠

>>控制氣壓：最大 6 bar - [對于較低的電源壓力，可選配用于較低控制氣壓的壓縮彈簧。

>>噴霧氣壓：最大 6 bar

>>中壓：最大 6 bar

>>最大噴霧風量：約 100 l/min。



* 入口壓力（噴淋空氣）6 bar，軟管長度 1 m



根據壓力和粘度

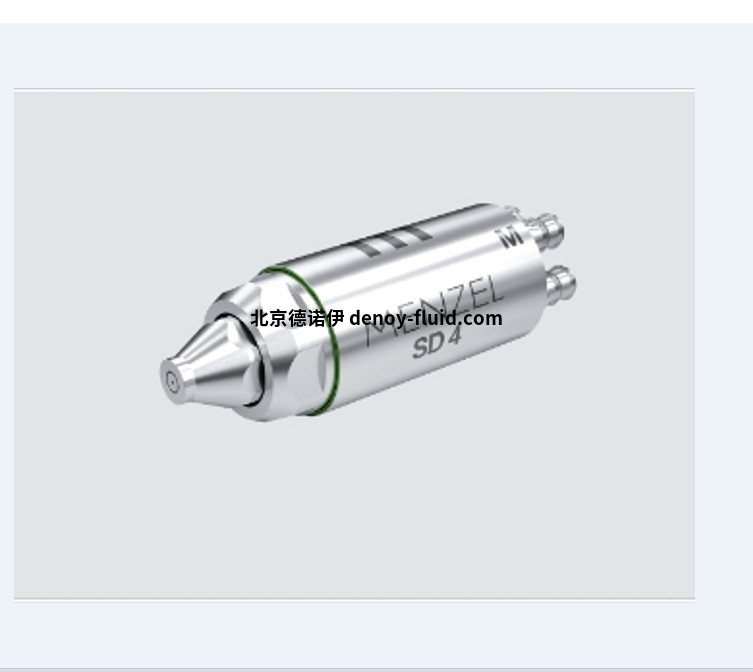

，INDUTEC® MS SD3 & SD4同軸噴頭可以通過調整旋轉節流閥或介質的點擊節流來實現0到大約340毫升/分鐘的無級可變介質流量。

根據旋轉節流閥或噴霧空氣的點擊節流閥的設置，INDUTEC® MS SD3 & SD4同軸噴頭的體積流量值為0至大約100升/分鐘。通過使用 INDUTEC® MS 同軸噴頭 FD4 Z2，噴霧空氣輸出約為 180 l/min。

標準版本

作為標準，所有與介質接觸的密封件均由氟橡膠 FPM（商品名 Viton）制成。

對于

INDUTEC® MS 微量冷卻潤滑系統的許多其他介質，可以使用許多其他密封材料代替氟橡膠密封件。這意味著幾乎每種應用都可以使用合適的密封件。





INDUTEC® MS SD 代表著一種可用于滿足各種要求的噴嘴概念。該系統基于產生圓形射流的同軸噴頭。特殊附件可用于為幾乎任何應用創建不同的噴射形狀和噴霧角度。

由于體積極小，同軸噴頭只需要很小的安裝空間。對于難以觸及的噴涂點，它們可以通過附件進行擴展，也可以采用彎曲形式。

INDUTEC® MS 同軸噴頭

的工作原理這種同軸噴頭以氣動方式工作。它由一根針封閉，該針通過彈簧壓在噴霧開口上。該針頭被控制氣壓推回，噴霧開口被釋放。介質從單獨的壓力容器進料到同軸噴頭。噴霧空氣通過第三個壓力管供應。當介質離開同軸噴頭時，這種噴霧空氣會包裹介質，并將其捆綁成精確、方向穩定且無霧的噴霧噴射器。

幾乎任何東西都可以

噴涂 由于壓力無級可調，可以噴涂任何介質 - 從水混合冷卻潤滑劑到極粘稠的切削油和拉絲油。

即使是最小的數量也可以精確控制

根據應用的不同，相應的同軸噴頭必須通過適當?shù)男薷膩磉m應特殊要求。

使用不同的內部噴嘴插件進行轉換，可以改變材料流量。通過使用不同的連接蓋，可以改變噴霧噴射形狀和噴霧角度。

理論上計算的噴霧角度是近似值。決定性因素始終是介質和噴霧氣壓的相互作用，但是，兩者必須始終以適當?shù)谋壤嗷テヅ?。因此，始終建議在現場進行實際測試以確定確切值。

模塊化多樣性

模塊的不同組合允許創建 SD3/SD4 同軸噴頭的無數變體。這意味著幾乎可以為每種應用組裝最佳的同軸噴頭。
