德國SMW-AUTOBLOK卡盤套件KIT-RR

產品介紹

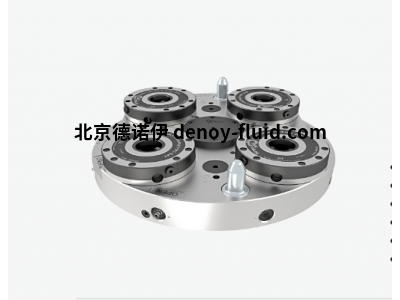

手動旋轉盤 Ø520

帶 2 個用于手動打開和渦輪增壓的氣動連接

五個 APS 的手動操作

帶 APS 190 和 4 APS 160 手動操作

適用于 Ø 500 和 Ø 650 托盤和卡盤的手動刀具快速設置

托盤/工具快速設置

卡盤在車削主軸上快速安裝 Ø500 和 Ø650，卡盤和氣缸之間手動連接（用螺釘）

• 定位精度 < 0.005 毫米
• 主要部件經過表面硬化處理，確保更高的精度和更長的使用壽命
• 氣動打開（OPEN）/彈簧關閉+渦輪
• 手動打開/關閉

  張磊 QQ：2850590598   手機：18301216381 電話：010-64717020-117 傳真：010-84786709-666 郵件：[email protected]

手動旋轉板 Ø650

帶 2 個用于手動打開和渦輪增壓的氣動連接

五個 APS 的手動操作

帶 APS 190 和 4 APS 160 手動操作

適用于 Ø 650 和 Ø 800 托盤和卡盤的手動刀具快速設置

• 托盤/工具快速設置
• 卡盤在車削主軸上快速安裝 Ø650 和 Ø800，卡盤和氣缸之間手動連接（用螺釘）
• 定位精度 < 0.005 毫米
• 主要部件經過表面硬化處理，確保更高的精度和更長的使用壽命
• 氣動打開（OPEN）/彈簧關閉+渦輪
• 手動打開/關閉

手動旋轉板 Ø1000

帶 2 個用于手動打開和渦輪增壓的氣動連接

七個 APS 的手動操作

配備 APS 250 和 6 APS 160 手動操作

適用于 Ø 1000 和 Ø 1250 托盤和卡盤的手動工具快速設置

• 托盤/工具快速設置
• 卡盤在車削主軸上快速安裝 Ø1000 和 Ø1250，卡盤和氣缸之間手動連接（用螺釘）
• 定位精度 < 0.005 毫米
• 主要部件經過表面硬化處理，確保更高的精度和更長的使用壽命
• 氣動打開（OPEN）/彈簧關閉+渦輪
• 手動打開/關閉

手動旋轉板 Ø1400

帶 2 個用于手動打開和渦輪增壓的氣動連接

九個 APS 的手動操作

帶 APS 250 和 8 APS 160 手動操作

適用于 Ø 1400-1600 和 Ø 1800 托盤和卡盤的手動刀具快速設置

• 托盤/工具快速設置
• 卡盤在車削主軸上快速安裝 Ø1400、Ø1600 和 Ø1800，卡盤和氣缸之間手動連接（用螺釘）
• 定位精度 < 0.005 毫米
• 主要部件經過表面硬化處理，確保更高的精度和更長的使用壽命
• 氣動打開（OPEN）/彈簧關閉+渦輪
• 手動打開/關閉

轉盤配件

氣動旋轉歧管/適配器/蓋

適用于旋轉板的配件

• 氣動歧管：4 個氣動進料旋轉歧管，與標準 RU 2-22 旋轉接頭配合使用
• 氣動歧管：用于 APS 模塊的 3 個氣動進給旋轉歧管 自動操作
• 適配器法蘭 ISO-A：直接、變徑和增徑裝配
• 蓋：140 APS 和 160 APS 的磁鐵保護蓋
• 蓋：190 APS 和 250 APS 的磁鐵保護蓋
