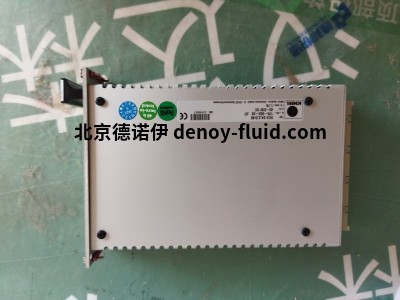

德國克耐爾Kniel CA 5.8（174-000-02）穩壓器使用說明收冊

郭秀 QQ：2853369891   手機：18518179676 電話：010-64714988-176 傳真：010-84786709-667 郵件：[email protected]

Kniel

Kniel  CA 5.8（174-000-02）

Kniel  CAHV 220.0,27

Kniel  CXW 24.8,5

Kniel  CAA 24.5

Kniel   CA 3,3.8

Kniel  CAD 15.1,6

Kniel  CAA 15.8

Kniel  CA 12.5（174-001-02），

Kniel  CAA 24.5（175-003-02），

Kniel  CAHV 220.0,27

Kniel  CLD  15.3

Kniel  CLD   5.5

Kniel  CA 5.8

Kniel  CAA 48.2.5

Kniel  394-116-02

Kniel

Kniel System Electronic GmbH是功率范圍為7至3000瓦的電源的領先高科技制造商。該公司成立于1975年，多年來從一家標準制造商發展成為一家創新的定制電源供應商，并在自動化、測試和測量、傳感器、汽車、醫療和實驗室技術等領域建立了能力。

二、Kniel型號介紹

Kniel單輸出CAA 24.5  序列號175-003-02

大約預熱期后的技術數據保證值。15分鐘。在標稱負載下，在裝置輸出處測量

Kniel輸出O1

輸出電壓[Vdc]24

調節范圍(±)[V]2

輸出電流標稱[A]5

電流限制[A]6

特性曲線約。V-I

函數，調節類型諧振效率[%]≥86

負載變化的電壓偏差0...100%

（靜態）[mV]≤10

市電電壓變化Vin min-Vin max[mV]≤5

殘余紋波(100Hz)[mVpp]<4

工作頻率紋波(50-190kHz)[mVpp]<6

疊加開關尖峰[mVpp]<10 Δ Io=65...100%Inom[mV]≤90 Δ Io=65...100%Inom的調節時間[µs]≤250

啟動延遲[ms]≤80

過壓保護輸出出廠設置（tol.+0.5 V）[V]27

跳閘后的殘余電壓[V]0

感測引線操作[V]0.25

（負載線補償）每條負載線過載保護連續防短路溫度系數[ppm/K]200

三、Kniel使用說明

Kniel 描述AD/DC轉換器CP，CPD，CPM，CPQ，F(xiàn)P，F(xiàn)PM，F(xiàn)PQ，CPW，CPWD，CPWM使用說明書

1、1.1一般信息1.1.1Kniel 初級-次級電位隔離Kniel System-Electronic GmbH的電源中的所有輸入和輸出都是電位隔離的。因此，輸出可以自由地相互連接。（注意安全?。?/p>

2、1.1.2Kniel 縮短的前板Kniel System-Electronic GmbH的電源專門設計用于符合IEC 60297-3-101（19英寸標準）的系統。為此，電源可以生產帶有前板（端接和螺栓連接），也可以生產帶有縮短的前板（用于深度安裝或在符合19英寸標準的系統外部使用）。對于DIN導軌安裝或安裝在控制柜中，我們提供安裝角度。

2Kniel 有關數據表中技術數據的附加信息2.1輸出數據的定義2.1.1負載變化時的電壓偏差（靜態）在實踐中使用的每個電壓調節器中，電壓都會發生微小的變化，即所謂的控制差。在數據手冊中，它被指定為負載變化為額定電流0…100%時的值。測量直接在電源輸出端進行，傳感器線連接到測量點（如果有）。2.1.2電壓偏差當輸入電壓變化時，如果輸入電壓變化，輸出電壓也會發生輕微變化。數據手冊規定了當輸入電壓從UEMIN變?yōu)閁EMAX時，輸出電壓的控制差。測量直接在電源輸出端進行，傳感器線連接到測量點（如果有）。2.1.3殘余紋波100 Hz當整流50 Hz交流電壓時，會在直流電壓上產生100 Hz的疊加。該100 Hz紋波被視為A上的殘余紋波

2.1.5Kniel 開關峰值疊加功率晶體管導通和關斷時，電流和電壓會發生快速變化。其結果是高頻瞬態過程，在開關時刻疊加在輸出電壓上，見下圖。這些開關尖端能量低。數據表中的信息與20 MHz帶寬的測量有關。測量直接在電源輸出端進行，無需傳感線（如果有）。數據手冊中給出的值是疊加開關峰值（US SS）的峰峰值，參見下圖

2.1.6動態控制偏差和控制時間電源輸出負載突變時，會出現過壓或欠壓，見附圖?？刂破?Δ U)的原因是輸出電路中存儲的能量和控制器的有限速度?？刂茣r間(Δ t)定義為負載變化后輸出電壓再次位于容差范圍內的時間（負載變化的參數在數據手冊中的動態控制偏差和控制時間部分下給出）。容差范圍定義為±50 mV。電壓和電流隨時間的變化可以從下圖中找到。測量直接在電源輸出端進行，傳感器線連接到測量點（如果有）。

2.2Kniel 輸入數據的定義2.2.1浪涌為了限制輸入浪涌，電源在輸入電路中配備了NTC電阻。當達到其工作溫度時，它變得低電阻，這意味著重新通電的“最壞情況”條件。電流浪涌由電流積分描述（參見數據手冊：“冷設備”和“最壞情況”）。浪涌的大小受電源內阻、市電線路電阻和市電線路內阻的限制。2.2.1.1定義為了測量浪涌，使用0.5 Ω(0.4 Ω+J 0.25 Ω)的網絡模擬。市電線路的長度為1 m，線路橫截面為2.5 mm²。2.2.1.2注意，如果不超過數據手冊中規定的浪涌（“冷設備”），電源必須在≤25°C的環境溫度下保持關閉約5分鐘。2.3一般信息2.3.1溫度系數

3、Kniel安裝和調試注意：調試和操作電源時，必須遵守電氣安全部分（“機械、環境、安全”部分的子章）。3.1交付范圍•交付范圍僅包含電源。•您將收到其他連接插頭作為附件，請參閱數據表中的訂購信息。3.2負載和傳感電纜的連接如果可能，應扭曲或屏蔽至負載。還應注意有足夠的導體橫截面

3.2.1Kniel負載線即使沒有連接傳感線，也建議使用約100 nF的陶瓷電容器將負載線端接到負載線。3.2.2傳感線3.2.2.1無傳感線的操作在此操作模式下，無需連接外部橋。在許多實際應用中，電源在沒有感測線的情況下工作，例如當使用短（低電阻）負載線或負載的小變化時。3.2.2.2使用感測線操作感測線直接測量負載處的實際電壓值。連接器上的電壓降以及電源和用戶之間的負載功率由電子控制電路自動補償。補償是為數據手冊中定義的每條負載線的電壓降而設計的。為此，不需要對電源本身進行任何更改。只有感測線直接

3.3Kniel 連接說明多電壓設備（正/負）如果需要具有公共接地的正電壓和負電壓，則由于其電位分離，所有電壓都可以自由選擇±連接。然而，這應該首先發生在消費者身上，以排除公共接地上的不同電流對規則的相互影響。這意味著每個電壓都單獨接線到用戶，并且僅在此處連接。3.4電源輸入電壓的更改對于數據表中輸入電壓為115 V/230 Vac的電源，可以通過將插頭橋重置為115 Vac，反之亦然，將230 Vac的出廠設置更改為230 Vac。在此之前，電源必須與電網斷開。電源上附有相應的連接說明。輸入電壓范圍為100至240 Vac的電源無需調整即可運行至230 Vac或115 Vac
