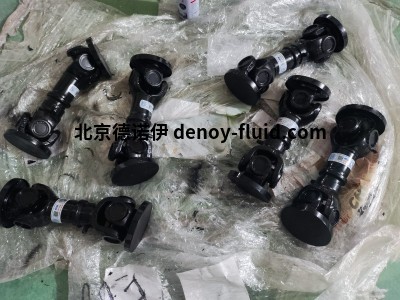

elbe萬向軸0.107.110.0001用于格林策巴赫-冷端傳送設備

原裝Elbe萬向節軸

根據版本不同，包括 叉形部件、滾針軸承或滾柱軸承、 輪廓位移和精密鋼。

   叉子零件在鑄造過程中，通過冷流沖壓或鑄造工藝制造的關節十字。然后對鋼

筋進行拉伸加工。關節波的高負荷區域進行熱處理，以達到硬度和韌性的最佳組合。

然后，通過磨削對關節交叉接頭和軸承座進行精細加工。

   叉部件上設有孔，以容納滾針軸承或滾子軸承。剖面移位的節點被清除，而波

形輪廓在對面上無縫地卷繞。是否需要，可以保持關節軸向移位力最小，可以涂上高質量的塑料。

   制造花鍵的軋制工藝具有纖維流動不中斷的優點。同時進行表面加固，

與銑削型材相比，齒面磨損較小。在安裝關節軸時，軸承和關節十字通過安全環固定。

油脂潤滑是根據客戶要求進行的(例如，高溫，長期，低溫潤滑脂)。

在關節交叉軸承的維護中，應區分三種實施方式:

中央潤滑:

潤滑針位于關節交叉處。通過潤滑通道向各個軸承輸送油脂。

外部潤滑:

潤滑乳頭位于軸承的外面。油脂也通過潤滑通道分布。

免維護:

在適當?shù)氖褂脳l件和/或使用優化的密封系統的情況下，可以避免潤滑。

經過優化的密封系統可提供非常高的防污和濕氣滲透保護，他們是注定的，在惡劣條件下，如泥沙，灰塵，沙子和濕度使用。

這樣也破壞了環境，被阻止了，潤滑脂可以從軸承中逃逸。

如前所述，軸承設計有兩種選擇

軸承設計：

- 滾子軸承，使用這種軸承時，使用壽命提高 2 - 3 倍、

 在最大扭矩相同的情況下，與滾針軸承相比。

- 滾針軸承

裝配后，傳動軸動平衡。這可確保避免破壞性振動和由此造成的任何部件損壞。

0.100 系列的一般技術數據：

最大偏轉角：35°

扭矩范圍：最大 35000 牛米

法蘭或輪轂連接

0.107.110技術參數

偏轉角 30°

法蘭直徑 75mm

長度 420mm

拉伸范圍 70mm

重量 0,19kg

額定扭矩 920 Nm

極限扭矩 1200 Nm

elbe萬向軸0.107.110用于格林策巴赫冷端
