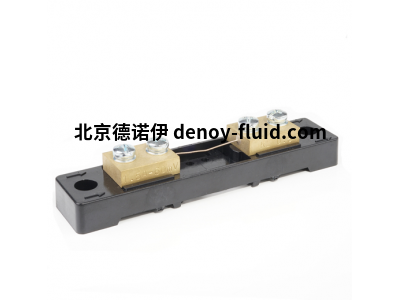

MBS電流分流器KL0.5-1.5A-60mv用于測量高電流強度的電流

MBS電流分流器KL0.5-1.5A-60mv

分流器用于間接記錄具有高電流強度的電流。分流器的制造符合 DIN 43 703 的要求，

電流強度為 1 A 至 20,000 A，壓降為 60 mV 至 300 mV。

可根據要求提供與DIN系列不同的其他標稱電流和電壓降幅度。

功能原理

流過分流器的電流產生電壓降，可以使用并聯開關的測量設備進行測量。

分流器與測量裝置的并聯切換意味著可以使用電壓測量設備來測量電流或增加現有電流測量設備的測量范圍。

根據額定電流，分流器有 3 種不同的設計。

技術參數

精度 0.5

產品編號 71912S

額定電流 1.5A

絕緣基座 是

重量 0.1kg

電源連接 M5x12

連接數 2x 1

工作溫度范圍: -10~+55℃

儲存溫度范圍: -25~65℃

相對濕度 ≤ 75 %

分流-次要阻力

MBS AG的耐用輔助電阻可用于擴大旋轉線圈測量設備的電流測量范圍，以可靠地顯

示和再加工直流電流，特別是在高達15000A的高電流下。

流過副電阻的直流電流產生成比例的電壓下降，例如，可以通過并聯的旋轉線圈測量儀顯示或電

子進一步處理。

我們生產的輔助電阻符合DIN43703和DIN EN60051標準。

精確度為標稱值的0.5%。此外，根據要求，還可以實現精確度提高到0.2%的輔助電阻。

額定電流范圍為1A至15000A，它們根據額定電流分為三種不同的設計形式。

最大25A的輔助電阻通常安裝在絕緣基座上。它可以安裝在35mmDIN外殼軌道上或通過螺釘固定。

電壓下降為60mV，100mV，提供150mV和300mV電壓。根據客戶要求，也可以實現不同值。

MBS電流分流器KL0.5-1.5A-60mv
