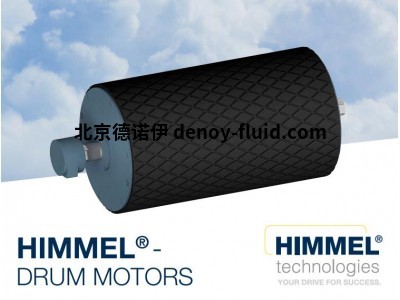

HIMMEL用于驅動固定式移動式輸送帶電動滾筒系列

即使在惡劣的運行條件下，單個部件的良好尺寸也能保證較長的使用壽命。最新的生產方法確保了低噪音、高效率的運行。相互夾緊的軸是扁平的，使用兩部分夾緊點安裝簡單省時。

從接線盒到集成電動機的電源通過空心夾緊軸；主電源連接在固定接線板上，與電動機的常規連接方式相同。另外，HIMMEL 滾筒電機也可以設計為帶電纜。

由于沒有易磨損的移動傳動元件（集電環、電刷），因此電源無需維護。

HIMMEL 滾筒電機采用全封閉式設計，防塵和防軟管等級可達 IP69k。因此，它們適用于戶外、多塵或潮濕的空間。

可安裝電磁制動器、逆止器和轉速監控器。HIMMEL 滾筒電機的設計原理確保了低噪音，最小的安裝空間使其成為節省空間的驅動解決方案。

優勢

零部件供應充足

交貨時間短

節省空間的設計

效率高

堅固耐用，維護成本低

防塵、防污、防水

采用封閉式驅動系統

防護等級高達 IP69K

通過 Atex、CCC 和 cCSAus 認證

知名制造商生產的電動滾筒可以

可輕松替換為 HIMMELdrum motors® 電動滾筒

最新的測試臺和測量技術

測量性能

應用

材料處理

食品工業

包裝行業

倉庫物流（托盤輸送機、包裝機等

包裝機械等）

散裝物料行業（裝卸

裝卸系統、配料系統

篩選機等）

木材工業（鐵路枕木加工、

打磨技術、削片輸送機等）

稱重系統

特點

12 種不同直徑

HIMMELgear 電機® 模塊化系列的扭矩和齒輪比范圍

螺旋齒輪傳動

齒面拋光，運行安靜

冠狀鋼外殼，光亮鋼，具有防銹功能

鋁制軸承蓋 TM60-165；噴漆鑄鐵或鋼制軸承蓋 TM216-TM800

鋼制夾緊軸承，帶防銹保護

行星或螺旋齒輪裝置，帶鋼齒槽

鍍鎳黃銅直電纜接頭，帶 3 米電纜 (TM60-TM165)

接線盒（TM216 - TM800）

IP65 防護等級

選項

不銹鋼設計

圓柱形桶殼

帶橡膠襯墊的鼓形外殼

帶聚氨酯襯墊的鼓形外殼

帶模制襯墊的鼓殼

驅動塑料模塊化皮帶

帶平行槽和鍵的鼓形外殼，用于

驅動塑料模塊傳送帶

鋁制或不銹鋼設計的接線盒

各種連接類型

防護等級 IP66 至 IP69K

適用于變頻器

逆止器

食品防護油、合成油

輸送機電動滾筒作為濾芯

磁制動器

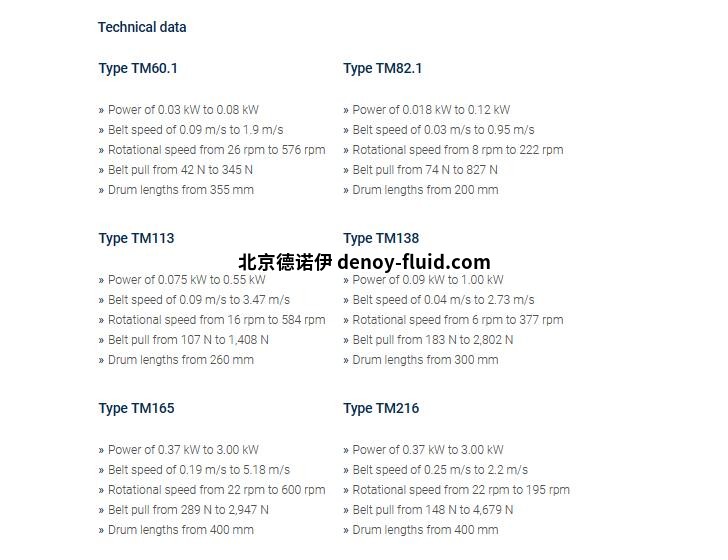

技術數據

型號 TM60.1

功率 0.03 kW 至 0.08 kW

皮帶速度 0.09 米/秒至 1.9 米/秒

轉速?gòu)?/font> 26 rpm 到 576 rpm

皮帶拉力從 42 牛頓到 345 牛頓

滾筒長度從 355 毫米起

TM82.1 型

功率從 0.018 千瓦到 0.12 千瓦

皮帶速度從 0.03 米/秒到 0.95 米/秒

轉速?gòu)拿糠昼?/font> 8 轉到每分鐘 222 轉

皮帶拉力從 74 牛頓到 827 牛頓

滾筒長度從 200 毫米起

TM113 型

功率從 0.075 千瓦到 0.55 千瓦

皮帶速度從 0.09 米/秒到 3.47 米/秒

轉速?gòu)拿糠昼?/font> 16 轉到每分鐘 584 轉

皮帶拉力從 107 牛頓到 1 408 牛頓

滾筒長度從 260 毫米起

TM138 型

功率從 0.09 千瓦到 1.00 千瓦

皮帶速度從 0.04 米/秒到 2.73 米/秒

轉速?gòu)拿糠昼?/font> 6 轉到每分鐘 377 轉

皮帶拉力從 183 牛頓到 2 802 牛頓

滾筒長度從 300 毫米起

TM165 型

功率從 0.37 千瓦到 3.00 千瓦

皮帶速度從 0.19 米/秒到 5.18 米/秒

轉速?gòu)?/font> 22 轉/分鐘到 600 轉/分鐘

皮帶拉力從 289 牛頓到 2,947 牛頓

滾筒長度從 400 毫米起

TM216 型

功率從 0.37 千瓦到 3.00 千瓦

皮帶速度從 0.25 米/秒到 2.2 米/秒

轉速?gòu)?/font> 22 轉/分鐘到 195 轉/分鐘

皮帶拉力從 148 牛頓到 4,679 牛頓

滾筒長度從 400 毫米起

TM321 型

功率從 1.5 千瓦到 7.50 千瓦

皮帶速度從 0.39 米/秒到 3.28 米/秒

轉速?gòu)?/font> 23 轉/分鐘到 195 轉/分鐘

皮帶拉力從 641 牛頓到 5622 牛頓

滾筒長度從 520 毫米起



電動滾筒

HIMMEL 電動滾筒可用于驅動固定式和移動式輸送帶，以輸送各種散裝物料；也可用于不使用輸送帶的運輸系統。

HIMMEL 滾筒電機的設計節省空間，對不同使用條件具有良好的適應性，可用于更多不同的應用場合。幾十年來，它已成功應用于許多輸送技術領域。

HIMMEL 滾筒電機的設計使電機和減速齒輪都安裝在滾筒外殼內，形成一個封閉的齒輪單元，可以很好地抵御外部影響。
