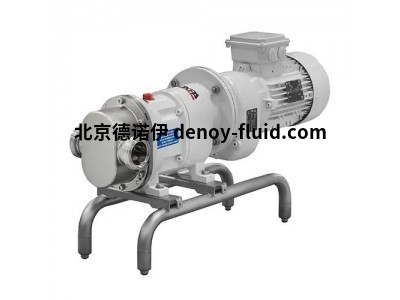

inoxpa TLS容積式帶有B5法蘭齒輪電機近耦合旋轉葉片泵

設計和特點

TLS 旋轉葉泵是一種單體泵，可適用于任何帶有 B5 法蘭的齒輪電機。該泵主要由不銹鋼泵殼和泵蓋組成，泵殼和泵蓋由熔模鑄造而成，兩個三葉轉子帶有衛生設計附件。此外，該泵還配有高度可調的衛生設計不銹鋼支腳。

旋轉葉泵配有一個 C/SiC/EPDM 外部單機械密封。該密封件采用平衡和衛生設計。如果應用需要，也可使用其他密封材料。

帶 B5 法蘭的螺旋齒輪裝置符合 IEC 標準，三相異步電動機 4 極=1500/1750 轉/分，效率等級符合歐共體規定，防護等級為 IP 55，絕緣等級為 F 級。

材料

與產品接觸的部件 AISI 316L (1.4404)

其他不銹鋼部件 AISI 304L (1.4306)

支架和燈籠 GG-25

與產品接觸的墊圈 EPDM 符合 FDA 標準

機械密封：

旋轉部分 碳化硅 (SiC)

固定部分 碳 (C)

墊圈 EPDM

內表面處理：光亮拋光，Ra < 0.8 μm

外表面處理 亞光

連接 DIN 11851 標準

夾鉗

SMS

選項

帶排水口的泵殼。

機械密封選項： SiC/SiC、TuC/SiC。

唇式密封。

FPM 墊片。

外部旁通。

雙葉轉子。

可安裝不銹鋼護罩，無需拆卸泵。

其他驅動類型和保護等級。

不同類型的連接。

不銹鋼小車。

聚酯或不銹鋼控制箱。

TLS 近耦合旋轉葉片泵

TLS 泵是根據衛生要求設計的容積式旋轉葉片泵。該泵尺寸小巧，高效可靠。

這種近耦合葉片轉子泵是食品加工、乳制品和化妝品行業以及過濾和裝瓶應用中管理各種低粘度或高粘度流體的理想之選。由于采用了特殊設計的葉片，因此在泵送含有垃圾等易碎固體的產品時不會造成損壞。
