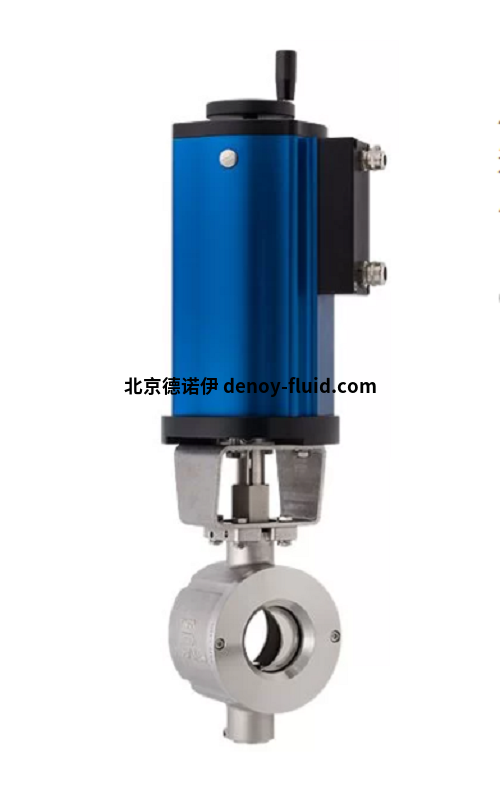

chubert & Salzer的球扇閥用于各種要求苛刻的關閉和控制任務，特別是對于臟污、磨蝕和糊狀介質。這種閥門設計的特點是具有的驅動比和高流量。由于球扇閥的特殊設計，流動介質的全部力被軸承軸頸吸收。因此，氣動和電動執行器需要非常低的驅動力。
球扇閥設計原理
這些截止閥和控制閥的核心是一個球形扇區，可以作為節流元件旋轉 90°。在惡劣的操作條件下，球形扇區通過外殼中易于更換的座環密封介質。球扇區的一部分用于關閉，另一部分的孔直徑通常約為標稱閥門直徑的 80%。為了避免在熱載荷或機械載荷下產生張力，軸承和軸封安裝在軸承座的擺錘軸承襯套中。軸通過帶有集成彈簧元件的自調節 PTFE 填料進行密封。球扇閥具有中心軸承和穩定的軸承軸頸。因此，在旋轉運動過程中，球扇區不會抬起閥座密封件。恒定的驅動扭矩幾乎不受壓差變化的影響。
球扇閥的優點
即使對于臟污、磨蝕性和糊狀介質，磨損也最小
在廣泛的控制范圍內實現精確控制
通過安裝軸頸實現小驅動力
高 KVS 值
堅固緊湊的設計
使用壽命長，運行成本低
易于維護和維修
無流動偏轉
由于采用橢圓流幾何形狀，紙張無需脫水
馬輝
QQ：629595979
手機：18501341528
電話：010-64714988-187
傳真：010-84786709-667
郵件：[email protected] |
 |
 |

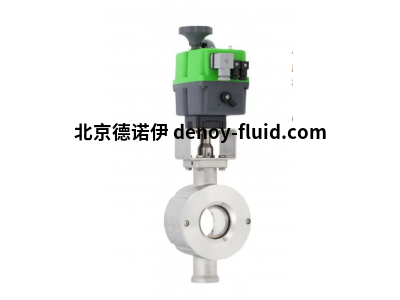

類型 4032 – 球扇閥
4032型球扇閥
4032 型球扇閥采用高分辨率電機驅動，可在 8192° 旋轉運動中控制多達 90 個單獨的步進。作為造紙的定量控制閥，這種高/精度控制閥也用于對控制質量和定/位精度要求高的其他行業。
大?。?/div>
DN 25 - DN 250
公稱壓力：
DN25 - DN50： PN40， ANSI#300， ANSI#150
DN65 - DN100： PN25， ANSI#150
DN125 - DN250： PN16， ANSI#150
材料：
不銹鋼 1.4408 / 1.4404
溫度：
流體溫度 -40 °C 至 220 °C
取決于密封設計
連接
中間法蘭設計
電機驅動
控制-控制執行器
S1500 24V 直流， S2000 24V 直流， 紙莎草紙 100 - 230 VAC
驅動器變體
電動推桿，約8200級/90°
電動推桿，約1500級/90°
電動推桿，約2000步/90°
應用
液體、懸浮液和氣體，無論是否被污染、磨蝕性或糊狀。
輸入信號
4 - 20 mA，步進信號
