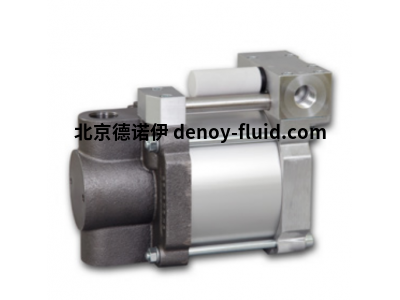

maximator氣體增壓泵S100工作壓力可達1,000 bar

maximator氣體增壓泵S100壓力比1:108

maximator公司簡介

Maximator開發、設計和生產從組件到復雜系統的所有產品。除了高壓泵、高壓壓縮機/氣體增壓器、

閥門、液壓裝置和氣體壓縮機站外，我們的服務范圍還包括氣體和水注入系統以及氫氣壓縮機系統。

該產品組合由加氫和氫成分測試系統補充和擴展。

S系列的Maximator泵有單作用或雙作用設計，帶有一個空氣驅動活塞。

它們適用于1區、2G/2DIIB TX類防爆區域(溫度等級取決于介質溫度)。

功能描述

氣體增壓器的工作原理與壓力強化器相似。在空氣活塞(9)的大面積上施加

低壓，空氣活塞(9)在高壓活塞(3)的小面積上施加大的力。

氣體增壓器的活塞進行振蕩運動，直到達到失速壓力。在這樣做時，高壓活

塞通過止回閥引導和壓縮壓縮流體進入氣體入口(2)和氣體出口(4)。出

口壓力是由設定的驅動壓力、一次壓力和體積流量產生的。

通過內部控制的方向閥，即滑閥(8)來實現連續供給?；y交替地將驅動流

體引導到空氣活塞的兩側?；y通過兩個方向閥控制，即導閥(1;10)，所

述導閥在其端部位置由空氣活塞機械地操作。先導閥對控制滑閥的操作區域

進行排氣。

S泵特點

單作用

帶有一個空氣驅動活塞

工作壓力可達1,000 bar

輕便緊湊的S泵可與穩定運行的裝置和移動應用一起使用。它們已經在1 bar(14.5 psi)的空氣驅動壓力下啟動，

可用于精密加工。

材質:鑄鐵制泵頭、工具鋼制活塞、聚氨酯制密封件

僅適用于側進氣

最大空氣驅動壓力:10 bar

S100技術參數

壓力比1:108

體積4.5 cm3

出口壓力 1000bar

流量 1.55 l/min

重量 9.1kg

型號

S15

S25

S35

S60

S100

S150

maximator氣體增壓泵S100壓力比1:108
