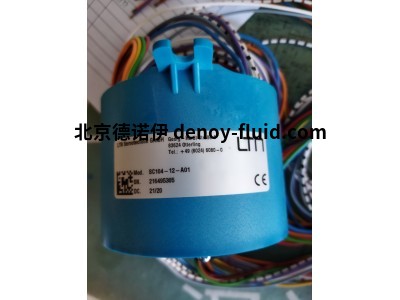

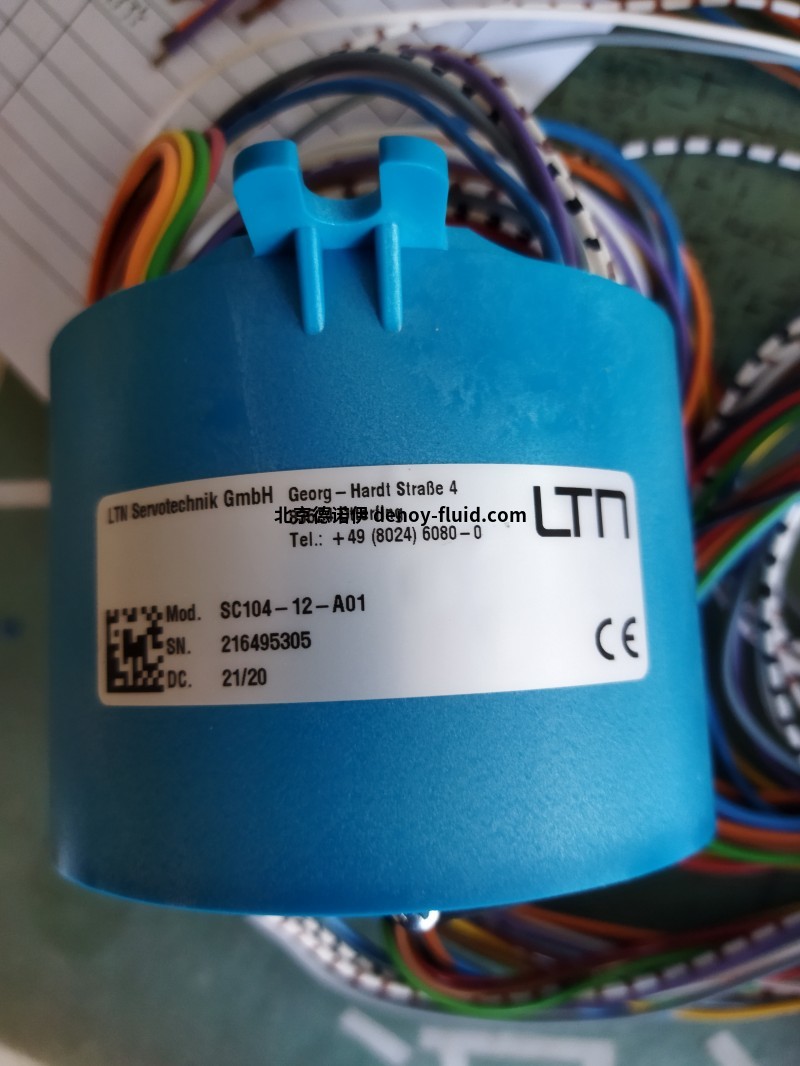

德國LTN滑環SC104-12-A01編碼器電纜連接模塊化應用



1979年成立以來，LTN公司連續開發多種類型的編碼器產品。超過30年以來，LTN已經從組件供應商成長為現代化的關健技術的系統合作伙伴。
LTN通過不斷增加的應用范圍，不斷適應現代化新的產業發展要求。



SC104 4936342是一款標準滑環，具有極其耐用的工業軸承。通過用于軸向電纜布線的額外插槽，它可以

模塊化應用，最多四個系統的組合，最多16個環。扭矩支撐可以放置在的前側或后側外殼，并具有90°的靈活性。
所有型號都配備了1米長的引線，引線出口可選地，位于外殼的一側-至

將它們分別打開0°、90°、180°和270°。

外徑：104 mm

空心軸直徑：50 mm

現場總線

該系統可免費維護多達1.5億次旋轉

（取決于轉速和環境條件）。

刷塊可更換，便于維護，延長使用壽命

環的數量：2/4

每個環的電流：16 A

電壓：480 VAC

介電強度：1500 VAC

絕緣電阻：>500 M? 在500 VDC時

轉速：800轉/分

防護等級：IP54

工作溫度：-20°C+70°C

電氣連接：1000 mm飛線

AWG16-引線（1.23 mm²）PTFE

外殼材料：纖維增強聚碳酸酯

備用刷塊，延長使用壽命。可通過燕尾導軌和葉片終端輕松更換。

滑環適配器SC020，用于附加通道，最高轉速250 rpm

軸套較小內徑：1.5“/38.1 mm

電纜單側引出

轉矩臂偏移90°



LTN品牌在編碼器 產品中有著很高的知名度，LTN 在全球各地有多個工廠，而LTN 產品廣泛用于 化工行業 。
LTN 公司長期以來對產品的不斷創新和優化，通過對產品的不斷更新?lián)Q代及大量新產品的推出，讓用戶體驗到更好的品質和更高的效率。
