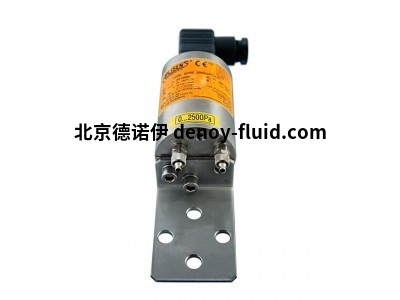

aplisens PRE-50G三通五通閥塊連接板低壓壓力差壓變送器

測量范圍從 250Pa 開始輸出信號：4-20mA、0-10V

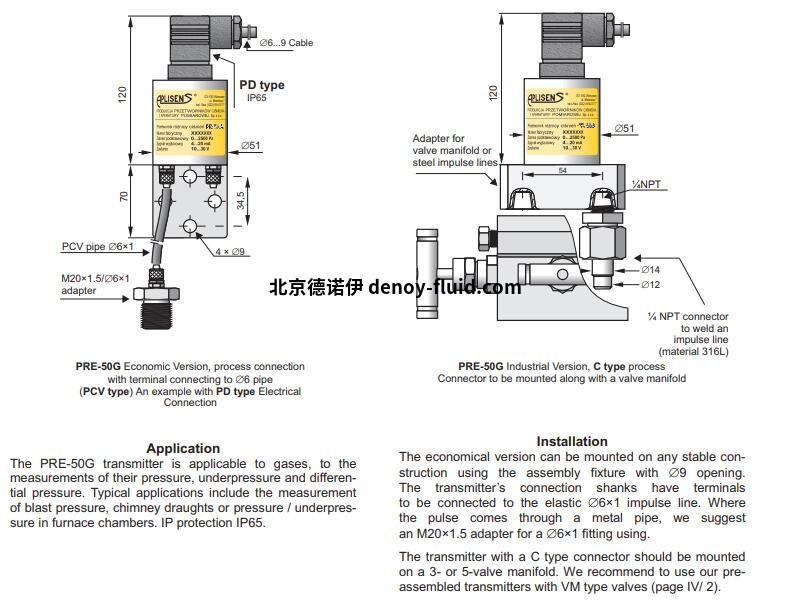

PRE-50G 經濟型，工藝連接

帶連接 6管道的端子

(PCV 型) PD 型電氣連接示例

PRE-50G 工業型，c 型工藝連接

與閥組一起安裝的連接器

連接方式

應用范圍

PRE-50G 變送器適用于氣體，用于

壓力、欠壓和壓差的測量。典型應用包括測量

測量鼓風壓力、煙囪通風或爐膛內的壓力/欠壓。IP 保護等級為 IP65。

安裝

經濟型變送器可通過帶有 9 個開口的裝配夾具安裝在任何穩定的結構上。

變送器的連接柄上有端子

可連接至彈性 6×1 脈沖線。在

脈沖通過金屬管時，我們建議使用

M20×1.5 轉換接頭，用于 6×1 接頭。

帶有 C 型連接器的發射器應安裝在

應安裝在 3 閥或 5 閥歧管上。我們建議使用帶 VM 型閥門的預裝變送器

滯后，重復性 0,05% 至 0,25

取決于設置范圍

熱補償范圍 5 ÷ 50°C

工作溫度范圍 -25 ÷ 80°C

標準測量范圍 : 0...250; 0...500 Pa；

0...2; 0...5; 0...10 kPa；

-150...150; -250...250 Pa；

-0,5...0,5; -1...1; -2,5...2,5; -5...5; -10...10 kPa

輸出信號 4 ÷ 20 mA 兩線傳輸

0 ÷ 10 V 三線傳輸

電源 10...36 VDC 兩線傳輸

13...39 VDC 三線傳輸

電源電壓變化引起的誤差 0,005% / V

0,02A

U [V] 10V

R[ ] sup

(用于電流輸出）

負載電阻

R 20k

(用于電源輸出）

負載電阻

外殼材料 0H18N9 (SS304)

適配器材料 C - SS316Ti

M20×1,5/6×1 - 黃銅

閥組 SS316

用于低壓的壓力/差壓變送器 型號 PRE-50G

 測量范圍：-2.5...2.5 mbar 至 100 mbar

 輸出信號：4...20 mA、0...20 mA、0...10 V

 測量精度：0...0.2 % (1 %)

 過程連接：6 毫米氣動螺紋連接，用于三通或五通閥塊的連接板
