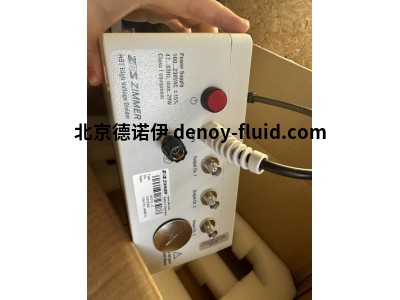

ZES ZIMMER高壓分壓器HST12-3用于功率測量

ZES ZIMMER高壓分壓器HST12-3用于功率測量

高精度高壓分壓器為功率測量保駕護航

非常適合中高壓逆變器（變頻器）、高壓放電燈、等離子和超聲波發生器的寬頻帶功率測量。

特性

高精度測量，可至20kV電壓峰值

帶寬范圍：DC-300kHz

極小的相位誤差，幾乎可以忽略

有1-,2-和3-通道三種規格

可以測量浮地信號

說明

國際主流品牌的的功率分析儀電壓輸入范圍基本都1000V，HST系列寬頻帶高精度高壓分壓器可以擴寬LMG或

其他品牌功率分析儀的電壓測量范圍。

分壓器的高壓輸入端標配2m引線，可以連接到被測電壓（對地）上。用戶自行完成引線與被測線的連接。

HST3（或HST6/9/12）可以分壓DC、AC甚至任意畸變電壓，關鍵是能保證高的精度范圍，變比為1000

（或2000/3000/4000）。

分壓器二次側電壓通過低阻抗帶保護的BNC接口輸出。

為避免噪聲干擾，使用屏蔽線纜連接至功率分析儀的電壓輸入端。根據不同的測試任務，

可以選擇1-、2-或3-通道的分壓器。

如何選擇

單通道分壓器HSTx-1用在單端系統中（例如超聲波的應用）。對于浮地或差分電壓測量

（例如：放電燈或等離子發生器的應用）,需要選擇2通道的分壓器HSTx-2。

兩個測量點之間的電勢差可以通過測量分壓器2個輸出端之間的電勢差的方式來確定。

3-通道分壓器HSTx-3的典型應用是中高壓的變頻器測試和相關電壓諧波的測量。高壓分壓器不適合直接測量電網。

測試原理

1通道HST用于單端電壓

2通道HST用于浮地電壓（差分測量）

3通道HST用于三相系統（變頻器）

技術參數

編號 07972308

尺寸 400mm x 230mm x 110mm

安裝 590mm x 230mm x 110mm

重量 7.2kg

分壓比 12KV:3V,(4000:1)

功率 20w

安全級別 Class I

型號

HST3-1

HST3-2

HST3-3

HST6-1

HST6-2

HST6-3

HST9-1

HST9-2

HST9-3

HST12-1

HST12-2

HST12-3
