AirLoc精密矯直機202-VRKC/716用于工具塑料圖形等

AirLoc精密矯直機202-VRKC/716

說明

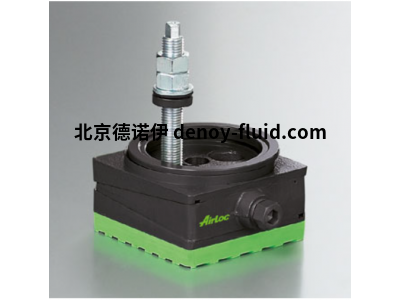

螺栓固定式 AirLoc Wedgmount® 精密矯直機，帶球形閥座和緊湊型系統，頂部和底部的彈簧張緊。

Wedgmount®精密矯直機固定在機器上，但它可以在地面上自由移動，并設置了隔振裝置。對于

未加工或地面不平整的機器支架，球形閥座版本可確保與最大 3° 坡度的固定連接。

202-VRKC/716信息

適用于工具、塑料、圖形和一般生產機器。隔離和阻尼性能。優異的防滑性能。

類型 202-VRKC/716

名字 韋奇蒙特斯

編號 1.36202.56

顏色 RAL 7016 無煙煤灰

可根據要求提供其他顏色。

表面處理 噴涂

技術數據

最大負載 [lbs] 5500

傾角 [°] 3

調平范圍 [mm] 4

調平范圍 [mm] -5

每圈調平距離 [mm] 0.25

溫度范圍 [°C] -15

溫度范圍至 [°C] 100

重量 [kg] 3.1

尺寸

高度 H [mm] 68

高度 HoB 處于中立位置，無襯墊 [mm] 53

長度 L [mm] 115

長度 L1 [mm] 50

長度 L2 [mm] 18.5

長度 L max [mm] 185

x [毫米] 58

y [毫米] 27

寬度 B [mm] 115

直徑D 1 [mm] 113

內螺紋 D1 M16型

橫板寬度 SW1 [mm] 19

橫板寬度 SW2 [mm] 10

墊設備

底墊類型 716

空載墊片厚度 [mm] 15

細砂漿對混凝土的摩擦系數 0.85

硬度 [° Shore A] 70 - 75

底部墊面積 A1 [cm2] 123

部分型號

202-VRKC/902

202-VRKC/915

203-VRKCV/716

203-VRKCV/902

203VRKCV/915

204-VRKC/716

204-VRKC/902

204-VRKC /915

205VRKC /716

205-VRKC/902

205-VRKC/915
