Dickow Pumpen NHMR葉輪輪轂一體鑄造磁力耦合器渦殼泵單級

葉輪

葉輪與實心輪轂為一體鑄造。

為盡量減少推力負荷，封閉式葉輪

通過磨損環和葉輪轂上的平衡孔進行液壓平衡。

孔進行液壓平衡。葉輪

葉輪與泵軸通過鍵連接，并通過帶 Heli-Coil

固定。葉輪的靜態和動態平衡符合

葉輪的靜態和動態平衡符合 DIN

ISO 1940T1 6.3 級標準。

耐磨環

渦殼和中間殼均安裝有

都安裝有可更換的耐磨環。

通過鎖緊螺釘壓緊固定。

可選配額外的葉輪耐磨環。運行間隙符合 API 610 標準。

描述

NHMR 型是一種渦殼泵，其外殼尺寸符合 ISO 2858 標準，磁力耦合器適用于熱水應用。

該泵配有永磁耦合器，密封外殼將流體密封在外部。

安全殼的渦流損耗通過內部空氣冷卻器來消除。磁性空間和液壓系統之間的產品交換僅通過內部節流部分進行。

泵具有自通風功能。

泵軸采用碳化硅滑動軸承，驅動軸采用油潤滑滾子軸承。吸入側和壓力側的標準配置為耐磨環。

軸向推力補償可通過溢流孔、后斗或其他措施實現。

應用

工業加熱系統/熱載體

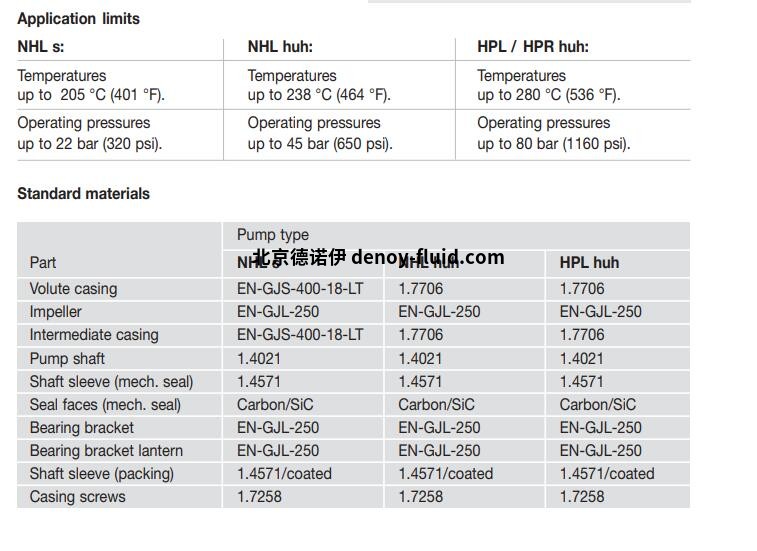

技術數據

Q 最大值 1400 立方米/小時**

最大高度： 250 米**

工作壓力： 40 bar*

溫度： 250°C*

最大轉速： 3500 min-1

密封墊/機械密封：磁性聯軸器

安裝：水平

自吸：無

軸承：滾動軸承，產品側滑動軸承

潤滑：油

材料：雙相鎳基奧氏體鋼

標準：ISO 15783 ISO 15783

防爆等級：2 類 / 1 區

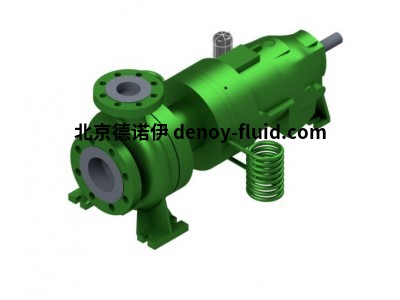

NHMR 型

帶磁力耦合器的單級渦殼泵，用于熱水應用

Q 最大值 1400 m³/h**

最大 H：250 米**

工作壓力： 40 bar*

溫度： 250°C*
