hydac PVF系列可調節排量PVV系列葉片泵固定排量

泵

泵可輸送流體，使系統運轉！

HYDAC 可為大量液壓應用和系統提供各種類型的泵。我們的泵廣泛應用于全球許多行業。HYDAC 提供各種設計和設置范圍的定量泵和變量泵。它們的轉速范圍從 0.25 立方厘米/轉到 560 立方厘米/轉，設定范圍高達 400 巴。

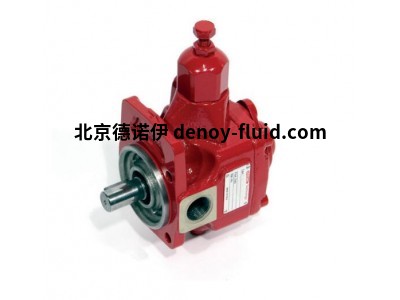

葉片泵：固定排量PVF系列，可調節排量PVV系列

安裝說明

步驟 1

PVV102 泵可以垂直或水平安裝。

如果泵安裝在油面以上，則必須特別注意吸入壓力。

必須特別注意吸入壓力。吸油口的

吸油管的最小橫截面必須等于或大于吸油口的橫截面。

或大于泵吸入口的橫截面。

或更大。

吸氣管路應盡可能短，彎管數量應盡可能少，同時不降低吸氣壓力。

在不減小橫截面的情況下，盡量減少?gòu)澢螖?shù)。

橫截面。

安裝 HYDAC 泵時，應始終確保

在安裝 HYDAC 泵時，應始終確保防止泵內的液體在停機時排出。

在停機時防止泵內的液體排出。

步驟 2

所有回油管和排油管的位置必須確?；赜筒粫?huì)立即被泵抽出。

油箱的大小必須合適，以消散系統部件產生的熱能，并達到一個合適的溫度。

系統部件產生的熱能，并達到較低的循環速度。

低循環速度。

為確保泵的最長工作壽命，吸油溫度不得超過 50 °C。

溫度不得超過 50 °C。在以下系統中

泵在零流量設置下長時間運行時，建議安裝油冷卻器。

建議安裝油冷卻器。排油管中的壓力

排油管中的壓力不得超過規定值。

排油管必須始終直接進入油箱、

排油管必須始終直接進入油箱，不受所有其他管路的影響，并且必須延伸至最低油位以下，以避免產生泡沫。

最低油位，以避免產生泡沫。此外

此外，排油管必須不受任何限制，并盡可能遠離吸油管。

步驟 3

必須使用齒輪聯軸器連接泵和電機。

聯軸器連接。

在裝配過程中，必須嚴格遵守兩半聯軸器之間的最小間距（見詳圖 A）。

必須嚴格遵守聯軸器兩半之間的最小間距（參見詳圖 A）。

不允許使用其他類型的電機泵聯軸器。

泵軸不允許承受徑向和/或軸向載荷。

軸向負載。

步驟 4 在調試過程中，泵必須首先以最大容量運行（P 連接至 T），油流

直接流入油箱，以便對泵進行排氣。

泵排氣可能需要幾分鐘。

泵注油（油從出油口流出）只需幾秒鐘。

只需幾秒鐘。否則，必須關閉泵

關閉泵并重復上述步驟。

如果系統和泵完全充滿油

如果系統和泵完全充滿油，則可在隨后的操作中啟動泵。

最大壓力為 30 巴。

在初始調試和后續啟動過程中

油溫與環境溫度（泵殼）之間的差值

環境溫度（泵殼）之差不得超過

20 °C.
