Drumag HPL-B進料裝置液壓氣動系統

Drumag 液壓氣動系統

增壓器、壓力傳感器、流量閥和液壓氣缸提供大的運動順序。HPE 液壓氣動進料裝置作為機床和包裝機以及工藝和處理技術的集成、可單獨控制和可調的驅動元件設定了特殊標準。





Drumag P40 油制動缸

油制動缸與氣缸配合使用，負責確保均勻進給和調節速度。軸向外力施加到活塞桿上，使油流過節氣門從一個腔室傳遞到另一個腔室。由于油的體積流量幾乎恒定，氣缸的速度波動在不斷變化的負載條件下被吸收和中和。

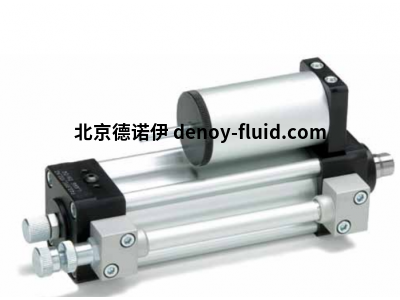

Drumag HPL-B 液壓氣動進料裝置

由于其特殊的特性，HPL-B液壓氣動進料裝置具有廣泛的應用。高速可能與緩慢的工作流程直接相關。同時，水流的良好可控性和調節性提供了均勻和恒定的運動行為。

Drumag HPL-C 40

Drumag HPL-C 50

Drumag HPL-C 63

Drumag HPL-C 80







Drumag HPE 液壓氣動進料裝置

HPE 液壓氣動進料裝置采用非常堅固的設計和高精度節流閥，可為極端應用提供可能的應用。高速可能與非常慢的操作直接相關，例如鉆玻璃、切割硬質合金、鋸金屬等時的進給運動和超細進給。精密節流閥提供最佳的液壓流量調節精度，即使在最慢的進給速率下也能實現最佳的均勻運動。

Drumag HPE 50

Drumag HPE 63

Drumag HPE 80







Drumag DSO-HPE 旋轉執行器

在成功設計標準DSO旋轉執行器的基礎上，SPECKEN-DRUMAG開發了具有封閉式液壓氣動系統和自動漏油補償?shù)男D(zhuǎn)執行器系列。通過內置調節節氣門和終端位置的液壓漸進阻尼，在兩個旋轉方向上大范圍精確調整角速度是這些驅動器的特征。作用在工作活塞上的壓力能量直接傳遞到液壓介質，從而可以精確調節旋轉運動。DSO-HPE 系列旋轉執行器的活塞直徑為 50、63、80 和 100 mm，旋轉角度可達 180°。

如果驅動器的尺寸和重量從屬，則可以根據要求提供更大的活塞直徑和旋轉角度。

所有附加設備和特殊小齒輪軸也可用于 DSO-HPE。氣缸管由鋼制成，這種材料配對無法通過磁性活塞進行非接觸式查詢。

Drumag X02-38399

Drumag X01-29472





Drumag HPZL 液壓氣缸

HPZL氣缸系列的特點是緊湊、堅固的設計以及多功能性。結合HPW壓力傳感器和HPV流量閥，可以實現非常精確和恒定的進料。







Drumag HPW 壓力傳感器

HPW壓力傳感器用作液壓氣動驅動器的壓縮空氣和液壓系統之間的連接。在能量傳輸方面，這種開放式液壓氣動系統由壓力傳感器、流量調節閥（或由多個此類閥組成的控制塊）和驅動缸組成。從上游氣動動力回路，壓縮空氣的能量被傳遞到液壓系統。

Drumag HPW 100/4 SG 071000003

Drumag HPW 100/8 SG 071000004

Drumag HPW 140/16 SG 071000007

Drumag HPW 140/25 SG 071000008

Drumag HPW 200/40 SG 071000011

Drumag HPW 200/63 SG 071000012





Drumag HPU 增壓器

HPU增壓器用作液壓氣動執行器的氣動缸和液壓缸之間的鏈接。這種開放式液壓氣動系統通常由增壓器、流量調節閥（或由幾個這樣的閥組成的控制塊）和驅動缸組成。從上游氣動動力回路，壓縮空氣的能量被傳遞到液壓系統。

Drumag HPU 100/32/0,4 071100001

Drumag HPU 100/32/1 071100002

Drumag HPU 100/50/2,5 071100003

Drumag HPU 100/18/0,2-X 071100020

Drumag HPU 140/32/1,2 071100006

Drumag HPU 140/50/2,5 071100004

Drumag HPU 140/63/4 071100005

Drumag HPU 200/63/4 071100007

Drumag HPU 200/100/8 071100008

Drumag HPU 200/100/16 071100009

Drumag HPU 200/32/1-X 071100024







Drumag 1251/2 節流閥

1251/2 節流閥用于在兩個流動方向上精確可靠地控制或關閉體積流量。該閥的特點是有效的金屬密封，線性打開橫截面，簡單的控制調節和絕對安全，防止閥桿松動。應用領域適用于高達 210 bar 的系統，例如無法使用鋼閥的系統。







Drumag 1251/5 節氣門止回閥

1251/5 節流止回閥用于精確可靠的體積流量控制或在一個流動方向上關閉，在相反方向上自由流動。該閥的特點是有效的金屬密封，線性打開橫截面，簡單的控制調節和絕對安全，防止閥桿松動。應用領域適用于高達 210 bar 的系統，例如無法使用鋼閥的系統。







Drumag HPV-3 流量閥

高精度 HPV-3 流量閥可將控制信號傳輸?shù)揭簤簹鈩訄?zhí)行器液壓部分的油流。所需功能的要求導致器件的結構，因為它可以從電路符號中識別出來。氣動解鎖止回閥串聯在可調流量閥的上游。
