Schmersal安全開關SFB-PN-IRT-8M12-IOP-V2堅固的工業設計

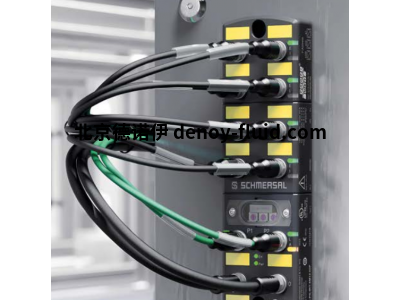

Schmersal安全開關SFB

Schmersal  Safety Fieldbox可實現靈活的安全方案、故障安全、快速安裝以及最大的過程透明度。它還可以通

過即插即用的方式輕松連接多達 8 個安全開關設備。用于 8 針 M12 連接器的通用設備接口允許連接各種不同的安全

開關設備，包括電子和機電電磁閥聯鎖、傳感器、控制面板、光幕和開關。

Schmersal SFB的一個特別亮點是能夠連接多達8個電磁聯鎖裝置，具有1通道或2通道的保護鎖定功能?？蛇x擇連接

多達4個帶緊急停止按鈕的控制面板和多達3個非安全命令和信號裝置。

Schmersal SFB產品特性

8個通用8針M12設備端口

電子和機電開關設備的連接

可連接4個控制面板(帶緊急停止)

聯鎖功能的單通道和雙通道控制

安全輸出可通過1根電纜部署，無需對Cat采取額外措施。3/PLd/SIL2

安全輸出可通過2根電纜使用，最多可連接到Cat。4/PLe/SIL 3

自動復位熔斷器集成

M12電源連接器，載流能力為10A

堅固的工業設計

安裝連接

安全現場箱允許廣泛的安全開關設備在現場連接，并在分散的基礎上在安全控制器中自由互連。

與M12連接器的直接連接允許快速和故障安全安裝。

現場箱的電源通過電流容量為10A的M12電源連接器提供。由于電纜截面為3mm2，現場箱的安裝可以僅

通過一個中央電源串聯連接

結構

設備端口8連接器M12,8極

LED診斷安全開關設備的擴展?fàn)顟B(tài)指示

電源供應器帶10A的M12電源連接

信號分配

2x F-DI:雙通道安全輸入

1x F-DQ:內部雙通道安全輸出

1x DI:診斷信號的數字輸入

2x DQ: 測試脈沖:NC觸點的2個測試脈沖輸出

24V和GND:連接的安全開關設備的電源

型號

SFB-PN-IRT-8M12-IOP-V2

SFB-EIP-8M12-IOP

SFB-EC-8M12-IOP

Schmersal安全開關SFB
