stiefelmayer激光切割機effective S可切割金屬合金

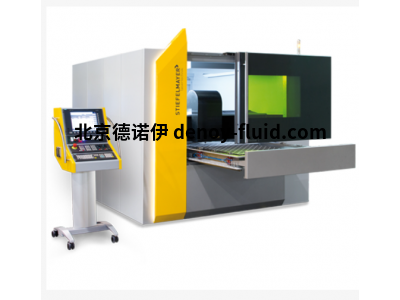

stiefelmayer激光切割機effective S

新維度的精度和動態性

滿足激光切割零件生產中最高精度要求的正確選擇。這臺機器將先進的技術與以前未知的激光切割可能性相結合。

樣品服務：樣品總是比所有技術機器數據更有意義，因為最終精度和生產率是決定性的。

激光技術

光纖激光器在金屬材料中具有高吸收率，電光效率約為30%，并具有出色的光束質量。這些特性允許切割由鋼、

鋁和銅制成的金屬合金。

堅固的花崗巖底座

縱軸的花崗巖主體支撐在無應力退火鋼結構上。花崗巖軸的大質量以及花崗巖的特殊特性，如長期穩定性、減振和低

熱膨脹，為機器的動態運動部件奠定了堅實而高精度的基礎。

碳纖維技術的輕質結構

為了在復雜和細絲零件的生產中實現盡可能短的生產時間，需要最大的動態性能，這是通過減少移動質量來實現的。

在 STIEFELMAYER 有效 S 的案例中，這是通過在輕質碳纖維結構中構建移動 Y 軸及其附件來實現的。

動態驅動技術

除了直線電機之外，沒有其他驅動技術更適合實現所需的動態和精度。它產生直接的線性運動，從而能夠立即且無振

動地將動力饋入要移動的機器部件。這樣可以實現最高的軌跡精度和最高的動態性能。此外，直線電機基本上

是無磨損的。

規格

光束源：光纖激光器

激光輸出功率：1 kW

可加工材料和厚度： 低碳鋼/不銹鋼：3 mm 鋁：2 mm 黃銅：3 mm 銅：2 mm

切割氣體：氮氣或氧氣

整機運行耗電量：8 kW 至 12 kW

CNC控制：840D SL

導向機：焊接鋼結構，帶花崗巖軸，運動部件采用碳纖維輕質結構

驅動：X/Y軸直線電機、Z軸滾珠絲杠帶伺服電機

導軌：無間隙預緊循環球軸承

尺寸： 占地面積：約 29 平方米

寬 x 深 x 高： 4500 mm x 6600 mm x 2358 mm

機器

的完整安裝區域，帶有擴展工作臺，包括激光器、控制柜、提取器、冷卻器

加工臺：1250 mm x 1250 mm

軸行程：X 1260 mm、Y 1260 mm、Z 50 mm
