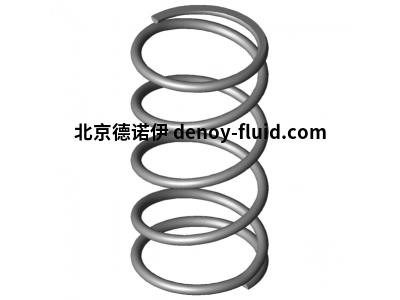

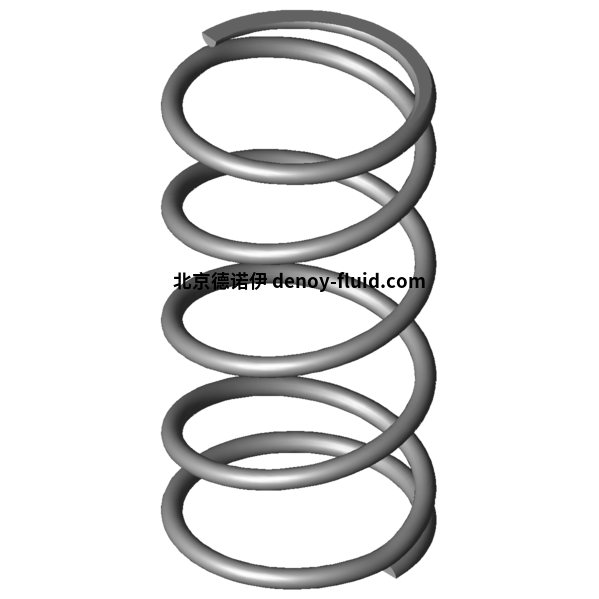

Gutekunst D-180M-10系列壓縮彈簧右旋纏繞

Gutekunst 成立于 1964 年，如今已成為由圓絲制成的高品質彈簧和彎曲鋼絲零件的制造商。



彈簧尺寸為 4536 的壓縮彈簧，Gutekunst 的普通鋼 EN 10270-1 和不銹鋼 EN 10270-3-1.4310 制成。壓縮彈簧由圓柱形彈簧鋼絲制成，具有恒定螺距和線性彈簧特性，質量等級為 2（中等公差范圍），符合 DIN EN 15800 標準。



壓縮彈簧目錄范圍

2293尺寸的壓縮彈簧，由EN 10270-1普通鋼制成（不防銹，高溫度80度），線材厚度從0.2到12.0 mm。

2243 尺寸的壓縮彈簧由不銹鋼 EN 10270-3-1.4310 制成（防銹，高溫度 200 度），線材厚度 （d） 為 0.2 至 10.0 mm。

由普通鋼制成的壓縮彈簧在熱處理后會進行輕微的涂油。不銹鋼壓縮彈簧在熱處理后不再進行任何處理。壓縮彈簧還可以提供額外的表面處理。



繞組方向、彈簧端部和設置行為



Gutekunst的壓縮彈簧是右纏繞（順時針）的標準配置。對于線徑 （d） 小于 0.5 mm 的壓縮彈簧，端匝是“閉合”的。線徑 （d） 大于 0.5 mm 的壓縮彈簧具有“閉合和接地”端匝。所有顯示設置行為的壓縮彈簧都是預設的，經過熱后處理和松弛的。



閉合和接地

匝數和生產補償



彈性線圈的數量在“n”列中給出。根據彈性線圈的數量，增加 2 個額外的線圈，以實現端部線圈的 180 度位置。然而，由于為保持Gutekunst的彈簧性能（線圈直徑（De）、無應力長度（L0）和大力（Fn））而進行的產品補償（DIN EN 15800）是基于彈性線圈的數量，因此并不總是可以實現端匝的精確180度位置。



壓縮彈簧的屈曲



使用壓縮彈簧時，存在屈曲的風險。取決于彈簧的大小、導向和存儲。當彈簧被引導穿過襯套和心軸時，彈簧不能彎曲。在其他情況下，它取決于存儲的執行。根據 EN 13906-1 第 9.14 點，文章數據中規定的屈曲極限“Lk”適用于軸承座系數 v = 0.5 的彈簧端座。



彈簧座系數 v = 0.5

“Lk”列中給出的數字是張緊壓縮彈簧的長度，彈簧端軸承有屈曲的風險 （v = 0.5）。如果“Lk”列顯示數字“0.00”，則彈簧可以張緊到“Ln”而不會有屈曲的風險。



動態載荷（Fndyn、Lndyn 和 shdyn）下的壓縮彈簧值僅通過 0.8 mm 的線徑和通過噴丸強化表面來實現。然而，高達 0.75 mm 線材厚度的動態值是在沒有噴丸表面的情況下實現的。
