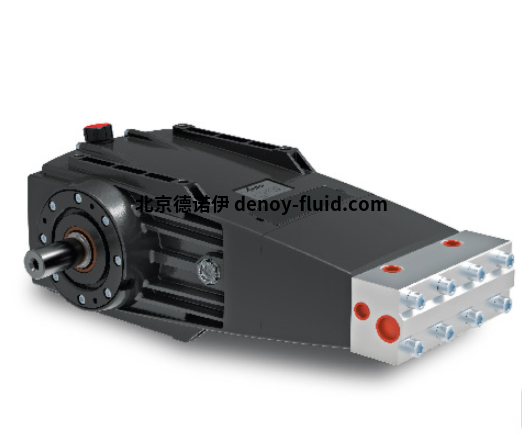

HPP高壓泵柱塞泵CLW系列CLW 49/200型工作壓力 200 bar

HPP 高壓泵

HPP 是一個PTC品牌，專門從事水用柱塞泵的設計和制造，其技術知識得到了加強，并以最先進的技術為后盾。這意味著該公司能夠提供廣泛的產品，以滿足從 16 到 410 kW（從 21 到 550 Hp）的要求，壓力高達 2.800 bar （40k psi）。



HPP 泵在使用的材料、機械操作和熱處理方面采用最先進的技術制造，并結合適合單個用戶特定需求的各種附件。泵主要用于市政服務：污泥泵送、清洗固體廢物容器、街道清潔等。也適用于工業領域的許多其他應用。



專業精神和研究使其成為一家充滿活力的現代公司，致力于處理和解決快速發展的市場問題。在創新方面，惠普的使命是了解市場及其客戶的需求，以便領先于需求的變化并盡快提供最佳解決方案。



從 2017 年開始，HPP 產品系列由 PTC Srl 分銷，PTC Srl 是一家總部位于魯比埃拉 （RE） 的意大利公司，專門從事高壓水射流技術。



效率

HPP柱塞泵屬于往復式容積柱塞泵的類別，即具有技術規格，其中液體流動由于一個或多個容量的變化而發生，這些容量交替地吸入和輸送液體。



可變?nèi)萘康淖畲蠛妥钚◇w積之差表示泵送液體的理論體積。



HPP柱塞泵是三缸泵，即它們具有三個泵送元件，平行軸排列在同一水平面上。



機械部件（齒輪端）

機械部分包括產生泵泵元件運動的部件。每個泵送元件包括一個活塞（又由“驅動活塞”和“泵送活塞”組成，彼此同軸和整體），提供往復運動以產生吸力和壓力作用。活塞的往復運動由連桿曲柄系統通過銷連接到驅動活塞產生，并由軸的三個偏心之一移動（將一個偏心向另一個偏移 120°）。軸由至少兩個軸承支撐，其一端從曲軸箱突出，以直接從或通過變速箱從驅動泵的電機獲得運動。



液壓部分（流體端）

泵的液壓部分包括揚程、泵送活塞、密封系統和吸入/輸送閥。



HPP泵的泵送活塞為“柱塞”型，即泵送的液體密封系統是固定的，而活塞在內部滑動。泵送活塞可以用陶瓷材料襯套制成，安裝在驅動活塞上并用螺釘固定，也可以由非常堅硬的材料制成的整體活塞直接安裝在驅動活塞上。密封系統作用在泵送活塞上，以確保泵送活塞往復滑動期間泵送液體的密封。下圖顯示了 HPP 泵的可能配置。



HPP CLW

流體端：鍍鎳黃銅

額定功率高達 19 kW

工作壓力 高達 200 bar

流量高達 100 l/min

HPP CLW 49/200

HPP CLW 66/140

HPP CLW 70/130

HPP CLW 80/100

HPP CLW 100/100



HPP CL

流體端不銹鋼

額定功率高達 19 KW

工作壓力高達 200 bar

流量高達 70 L/min

HPP CL 49/200

HPP CL 66/140

HPP CL 70/130



HPP ET

流體端：鍍鎳黃銅

額定功率高達 31 kW

工作壓力 高達 250 bar

流量高達 148 l/min

HPP ET 57/250

HPP ET 70/200

HPP ET 72/200

HPP ET 83/175

HPP ET 87/175

HPP ET 100/150

HPP ET 120/120

HPP ET 144/110

HPP ET 148/100



HPP EL – ELR

流體端：鑄鐵

額定功率 高達 31，6 KW

工作壓力 高達 190 巴

流量高達 164 升/分鐘

HPP EL 84/190

HPP ELR 84/190

HPP EL 102/160

HPP ELR 102/160

HPP EL 122/130

HPP ELR 122/130

HPP EL 128/120

HPP ELR 128/120

HPP EL 152/100

HPP ELR 152/100

HPP EL 164/90

HPP ELR 164/90



HPP ELS

流體端：鑄鐵

額定功率 高達 41 KW

工作壓力 高達 210 巴

流量高達 164 l/min

HPP ELS 84/210

HPP ELS 102/200

HPP ELS 122/160

HPP ELS 135/140

HPP ELS 150/130

HPP ELS 162/110



HPP EF – EFR

流體端：不銹鋼

額定功率 高達 46 KW

工作壓力 高達 250 bar

流量高達 183 l/min

HPP EF 75/280

HPP EF 88/250

HPP EFR 88/250

HPP EF 111/210

HPP EFR 111/210

HPP EF 123/150

HPP EFR 123/150

HPP EF 127/180

HPP EFR 127/180

HPP EF 139/150

HPP EF 154/150

HPP EFR 154/150

HPP EF 165/120

HPP EF 183/120

HPP EFR 183/120



HPP ES – ESR

流體端：不銹鋼

額定功率 高達 60 KW

工作壓力 高達 250 bar

流量高達 220 l/min

HPP ES 106/250

HPP ESR 106/250

HPP ES 133/210

HPP ESR 133/210

HPP ES 153/200

HPP ESR 153/200

HPP ES 185/160

HPP ESR 185/160

HPP ES 220/140

HPP ESR 220/140



HPP GL – GLR

流體端：鑄鐵

額定功率 高達 62，5 KW

工作壓力 高達 290 巴

流量高達 256 升/分鐘

HPP GL 109/290

HPP GLR 109/290

HPP GL 135/235

HPP GLR 135/235

HPP GL 171/185

HPP GLR 171/185

HPP GL 212/150

HPP GLR 212/150

HPP GL 256/125

HPP GLR 256/125



HPP SL – SLR

流體端：鑄鐵

額定功率 81 kW

工作壓力 高達 300 巴

流量高達 316 l/min

HPP SL 135/300

HPP SLR 135/300

HPP SL 167/250

HPP SLR 167/250

HPP SL 212/200

HPP SLR 212/200

HPP SL 263/160

HPP SLR 263/160

HPP SL 316/130

HPP SLR 316/130



HPP MLR

液端 鑄鐵

額定功率 118 kW

工作壓力 高達 250 巴

流量高達 420 l/min

HPP MLR 250/250

HPP MLR 300/200

HPP MLR 360/170

HPP MLR 420/145



HPP RLR

液端 鑄鐵

額定功率 140 kW

工作壓力 高達 250 巴

流量高達 480 l/min

HPP RLR 300/250

HPP RLR 360/200

HPP RLR 420/170

HPP RLR 480/145



HPP CH

液端 不銹鋼

額定功率 高達 24 KW

工作壓力 高達 500 bar

流量高達 31 l/min

HPP CH 18/500

HPP CH 22/400

HPP CH 25/500

HPP CH 31/300



HPP ETH

液端 鍍鎳黃銅

額定功率高達 29 kW

工作壓力 高達 500 bar

流量高達 45 l/min

HPP ETH 30/500

HPP ETH 37/400

HPP ETH 44/320

HPP ETH 45/320



HPP ELH – ELHR

液端 不銹鋼

額定功率 36 KW

工作壓力 高達 600 bar

流量高達 70 l/min

HPP ELH 30/600

HPP ELHR 30/600

HPP ELH 38/500

HPP ELHR 38/500

HPP ELH 47/400

HPP ELHR 47/400

HPP ELH 59/310

HPP ELHR 59/310

HPP ELH 70/280



HPP EFH

液端 不銹鋼

額定功率 高達 44，9 KW

工作壓力 高達 600 巴

流量高達 68，4 升/分鐘

HPP EFH 32/600

HPP EFH 46/500

HPP EFH 57/400

HPP EFH 70/310



HPP ESH – ESHR

液端 不銹鋼

額定功率 高達 53，8 KW

工作壓力 高達 600 巴

流量高達 83，1 升/分鐘

HPP ESH 38/600

HPP ESHR 38/600

HPP ESH 55/500

HPP ESHR 55/500

HPP ESH 68/400

HPP ESHR 68/400

HPP ESH 82/310

HPP ESHR 82/310



HPP EV – EVR

液端 不銹鋼

額定功率高達 37.5 KW

工作壓力 1000 巴

流量高達 19 l/min

HPP EV 15/1000

HPP EVR 15/1000

HPP EV 19/1000

HPP EVR 19/1000



HPP EFV

液端 不銹鋼

額定功率 高達 47 KW

工作壓力 高達 1500 bar

流量高達 24 l/min

HPP EFV 15/1500

HPP EFV 17/1250

HPP EFV 19/1100

HPP EFV 22/1000

HPP EFV 26/800



HPP ESV – ESVR

液端 不銹鋼

額定功率 高達 60，3 KW

工作壓力 高達 1500 bar

流量高達 29 l/min

HPP ESV 23/1500

HPP ESVR 19/1500

HPP ESV 31/1000

HPP ESVR 26/1000

HPP H 系列

液力端 不銹鋼

額定功率高達 410 kW

工作壓力高達 2800 bar

流量高達 340 l/min

HPP H-100 SAP

HPP H-150 SAP

HPP H-200 SAP

HPP H-300 SAP

HPP H-550 SAP

HPP H-100 UAP

HPP H-150 UAP

HPP H-200 UAP

HPP H-300 UAP

HPP H-100 SAP L

HPP H-150 SAP L

HPP H-200 SAP L

HPP H-300 SAP L

HPP H-550 SAP L
