ACE Sto?d?mpfer阻尼技術MC5EUM-1-B微型減震器

ACE Stoßdämpfer 阻尼技術

通過普遍適用的ACE阻尼解決方案，動能轉化為熱量。



小型減震器

幾乎適用于任何結構的調整

ACE的小型減震器是全球數百萬工業建筑中久經考驗的優質產品。它們通過快速、無損地制動質量，以既可靠又有效的方式優化機器。



緊湊、免維護的液壓機器元件可以在短時間內輕松集成到任何設計中，某些型號也可以直接集成到氣缸中。它們減少了搬運設備、旋轉和旋轉執行器、線性圓柱體和許多其他工業應用的負載，并提高了其效率。除此之外，創新的密封技術和減震器主體由高強度合金鋼制成，堅固耐用，由固體材料制成鍋形，以及高壓套筒，確保了較長的使用壽命。

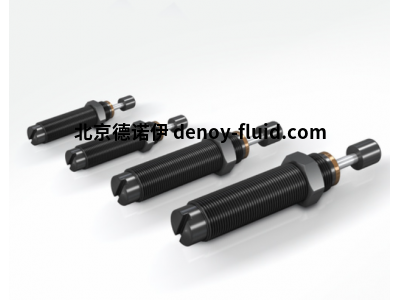

ACE MC5 至 MC75

緊湊高效設計的理想選擇：MC5 至 MC75 產品系列以極短的總長度尺寸給用戶留下深刻印象。



基本類型

ACE MC5EUM 系列

ACE MC5EUM-1-B

ACE MC5EUM-1-880

ACE MC5EUM-2-B

ACE MC5EUM-2-880

ACE MC5EUM-3-B

ACE MC5EUM-3-880



ACE MC9EUM 系列

ACE MC9EUM-1-B

ACE MC9EUM-1-880

ACE MC9EUM-2-B

ACE MC9EUM-2-880



ACE MC10EUM 系列

ACE MC10EUML-B

ACE MC10EUML-880

ACE MC10EUMH-B

ACE MC10EUMH-880



ACE MC25EUM 系列

ACE MC25EUML

ACE MC25EUML-880

ACE MC25EUM 2,8

ACE MC25EUM-880

ACE MC25EUMH

ACE MC25EUMH-880



ACE MC30EUM 系列

ACE MC30EUM-1

ACE MC30EUM-1-880

ACE MC30EUM-2

ACE MC30EUM-2-880

ACE MC30EUM-3

ACE MC30EUM-3-880



ACE MC75EUM 系列

ACE MC75EUM-1

ACE MC75EUM-1-880

ACE MC75EUM-2

ACE MC75EUM-2-880

ACE MC75EUM-3

ACE MC75EUM-3-880

ACE MC75EUM-4

ACE MC75EUM-4-880

自調節

能量吸收 0.68 Nm/行程至 9 Nm/行程

行程 4 mm 至 10 mm

緊湊高效設計的理想選擇：MC5 至 MC75 產品系列以極短的總長度尺寸給用戶留下深刻印象。另一方面，它們的低恢復力被證明在快速制動和慢速制動時都是有利的。



每個阻尼器的外部由固體制成，充滿溫度穩定的油，提供連續螺紋，包括隨附的鎖緊螺母，并且還具有集成的固定擋塊。ACE的這些液壓機元件因此可立即安裝，并且無需維護。全面分級的硬度范圍與最大的能量吸收是進一步的優勢。



這些微型減震器非常適合用于機械工程、醫療和電氣工程以及機器人等市場。



規格

功耗： 0.68 Nm/沖程至 9 Nm/沖程

行程： 4 mm 至 10 mm

接近速度： 0.15 米/秒至 4 米/秒



允許溫度范圍： -10 °C 至 +66 °C



安裝位置：任意



固定停止：綜合



材料：

外體、配件：耐腐蝕涂層鋼;

活塞桿：不銹鋼，硬化;

沖擊頭：鋼，

MC25和MC75：彈性體插件;

鎖緊螺母：鋼，

MC5 和 MC9：鋁



衰減介質：油，溫度穩定



應用：微型載玻片、氣缸、搬運模塊、復印機、測量臺、機器和系統、鎖定系統



提示

止動套 （AH） 可用于微調剩余行程。



安全

環境中的外來物質會侵蝕密封部件并導致使用壽命縮短。請聯系A(chǔ)CE獲取合適的解決方案。不要因?yàn)闊彷椛涠o減震器涂漆。



按需

增強防腐蝕保護。特殊。版本也不帶沖擊頭。





應用

微型雪橇

氣缸

處理模塊

復印機

測量臺

機械和設備

鎖定系統
