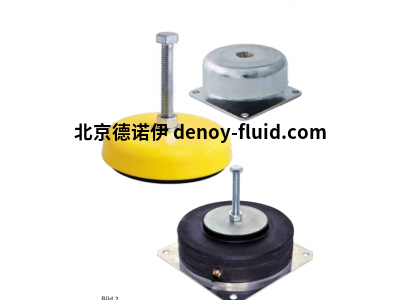

EFFBE 機器軸承元件 LM系列，帶集成調平系統的隔振



品牌介紹：

自2000年以來成為WOCO集團公司的一部分

隨后，EFBBE專家還開辟了汽車和供應商行業之外的更多應用領域。

在隨后的幾年中，EFFBE的專家為不同的工業需求開發了新材料，包括汽車和供應商行業以外的要求。如今，自2000年以來一直是Woco集團一部分的隔膜和振動技術專家，其客戶包括來自各行各業的工業公司。



EFFBE 為機器操作員提供量身定制的防振系統和重型彈性體組件，用于結構隔音、減震、振動解耦和隔振，包括執行器、鍋元件、空氣懸架元件、角接觸軸承、橡膠緩沖器、板材、棒材和梳狀型材。



機器軸承元件 LM - 帶集成調平系統的隔振



重型機械的機械倉庫：EFFBE的LM系列。

LM 系列可隔離機械振動并防止振動。它涵蓋了 6 到 20 Hz 之間的固有頻率。憑借LM系列，EFFBE為您提供重型機械安裝的理想解決方案。我們的可調支腳在隔振、解聲、結構隔音和減震方面具有優異的性能。該機床底座有七種可用尺寸，可滿足安裝所有普通壓力機、偏心壓力機、自動沖床、車床、銑床和平面磨床的需求。對于超負荷和沖程速率，我們的設計師創造了個性化的解決方案。



機腳LM的結構：彈性體-金屬連接，緊湊的設計，集成的找平系統，7 種尺寸，每種 3 種肖氏硬度



機腳LM的特點：隔振，減震，減震，結構隔音，無錨安裝，負載范圍0.1 kN daN至110 kN，固有頻率（靜態）6 Hz至20 Hz，細螺紋



材料： 彈性體主體由CR質量制成，具有高彈性，耐油和耐老化，外蓋由St W 23或GG制成，金屬表面黃色粉末涂層，GGG制成的印版，螺釘DIN ISO 961（M1O / M12 DIN 933），合格。8.8鍍鋅



LM-BA類型： LM-BA版本用于將元件錨定在地面上。



類型：

LM 0-4

LM 1-4

LM 1-6

LM 1-11

LM 3-11

LM 3-25

LM 3-33

LM 5-27

LM 5-42

LM 5-55

LM 6-60

LM 6-80

LM 6-66

LM 7-100

LM 7-77

LM 8-250

LM 8-251



機器軸承元件 LMP - 大水平力的隔振



用于在地板上操作的水平操作機器的機器倉庫：EFFBE的LMP系列。

對于水平力較大的機器安裝，EFFBE 的 LMP 機器軸承元件是完美的解決方案。LMP 機器軸承元件是用于安裝水平操作機器的高質量可調腳解決方案，這些機器相互堆疊安裝和操作。由丁腈橡膠制成的耐油和耐老化彈性體帶有集成的調平系統，可確保最高級別的隔振、結構隔音和減震，尤其是在水平力較大的情況下。



結構：異形彈性體結合鋼壓板和外板，集成找平系統，四種尺寸



特點：隔振，結構隔音和減震（即使水平力很大），無錨安裝，負載范圍30 kN至100 kN，固有頻率垂直（靜態）12 Hz – 20 Hz



應用：水平操作的機器，如地板安裝中的注塑機和壓力機



材料：彈性體由丁腈橡膠 NBR 90 Sh A 制成，具有高彈性，耐油和耐老化，外板由 GGG 或鋼制成，黃色粉末涂層，鋼制壓力板，螺釘 ISO 8676 （DIN 961），鍍鋅



水準：通過細螺紋螺釘調平，調平范圍最大 30 mm



型號：



LMP 16-90

LMP 19-90

LMP 24-90

LMP 30-90



機器軸承元件LE - 通過無錨裝置實現可靠的隔振



用于安裝具有強大水平力的機器的機器軸承：EFFBE 的 LE 系列。

EFBE的LE機器軸承元件保證了安全、無錨的機器安裝，包括可靠的隔振、結構隔音和減震，即使在水平負載下也是如此。使用我們的LE系統，您可以以無錨和防滑的方式設置受水平力的注塑機和其他系統。



類型：



LE 120 M12

LE 120 M16X1,5

LE 160 M16

LE 160 M16X1,5

LE 160 M20X1,5

LE 190 M20X1,5

LE 190 M24X1,5





機器調平元件 HPM - 簡單有效的機器腳，最大負載可達 55 kN

適用于許多機器和系統的多面手：EFBE的HPM機器調平元件。

普遍適用，可直接現貨供應，帶有集成的調平系統：EFBE的HPM機器元件。簡單有效 - 這些屬性適用于 HPM 機器調平元件。由于其簡單性，我們帶有集成調平系統的機器腳適用于許多最大負載高達 55 kN 的機器和系統。在通常的EFFBE質量下，當安裝時，它保證了完美的源和接收器隔離，隔振，減震和結構隔音。這款來自 EFFBE 的頂級產品有五種不同尺寸的庫存。



類型：



HPM 1-80

HPM 2-120

HPM 3-160

HPM 5-200



機器調平元件 KE - 用于測量儀器和需要特殊穩定性的機器的機器軸承



EFFBE 的 KE 系列最好用作機器軸承中的楔形元件，其中必須省去彈性安裝。

無論是作為實驗室工作臺上測量儀器的楔形靴，還是作為完整生產中心的穩定楔形元件：在不需要彈性且設備和機器必須盡可能堅硬和堅固的地方，我們的客戶都會選擇 EFFBE KE 系列楔形靴。我們的楔形元件有六種不同的尺寸，幾乎可以為任何所需的應用提供特別堅固的機器安裝。



當然，我們的工程師和設計師也完全根據客戶的規格在EFFBE楔塊元件領域開發特殊的解決方案。



類型；



KE 5

KE 10

KE 20

KE 40

KE 60

KE 70





機器調平元件 HPRSF - 我們的機器腳即使在傾斜的地板上也能進行防滑安裝



EFFBE 的 HPRSF 系列包括簡單的元件，即使在傾斜的地面上也能安裝防滑機器。這些機器支腳保證了防滑結構的隔音和隔振，傾斜度高達12%。

EFFBE 解決方案適用于即使在傾斜度高達 12% 的傾斜地板上的機器安裝：通過 HPRSF 系列，我們?yōu)槟峁┯糜跓o錨、防滑機器安裝的機器支腳，即使在不平坦的表面上也能保證可持續的結構隔音和隔振。



這些 EFFBE 流平元件耐油且耐老化。由于使用了丁腈橡膠，每個機器腳都具有特別高的彈性。HPRSF機床支腳可以從EFFBE訂購，帶或不帶矯平主軸



類型：



HPRSF 80

HPRSF 100

HPRSF 125

HPRSF-G 80

HPRSF-G 100

HPRSF-G 125





防撕裂杯架 - 發動機支架和骨料支架的理想選擇



由于其堅固的設計，EFFBE 的耐油 CP（杯裝）系列非常適合用作發動機支架和骨料支架。

您是否正在尋找用于發動機支架、骨料支架和類似設備的耐油和耐老化堅固元件？憑借杯式安裝（CP）系列，EFFBE為您提供理想的解決方案。防撕裂設計能夠可靠地承受壓力、張力和推力載荷，從而確保即使在運動中也能實現所需的隔振、減震、結構隔音和結構隔音。



這些杯裝元件通常用于機器支架和設備支架 - 特別是在固定和移動使用中作為發動機支架和骨料安裝。



型號：

C 1000

C 2000

C 4000

C 3000





絕緣板EPA/EP/RPV/HPS

EFFBE 隔熱板 - 完美的防滑機軸承



EFFBE 的絕緣板用于專業機器軸承的防滑裝置安裝，并有多種設計可供選擇。

如果您無法將機器固定或固定在墻壁或地板上，EFFBE 隔熱板可用作機器軸承的控制元件：從橡膠墊作為墊片到橡膠覆蓋的金屬板，我們根據您的個人機器安裝的要求提供不同的解決方案。隔熱板是機器、骨料和其他設備的防滑基板，并保證了通常的高EFBE質量的隔振和結構隔音。



類型；

EPA 7

EPA 10

EP 25

RPV 45

HPS 10

HPS 12

HPS 20
