RIETSCHOTEN 氣動盤式制動器Elephant RH 100.103.01

RIETSCHOTEN 氣動制動器

RIETSCHOTEN 直接氣動盤式制動器適用于機械工程的各個領域。通過壓縮空氣生成執行力，制動器通過彈簧作用力得以釋放。其應用范圍涵蓋紙幅張力控制等輕載荷應用以及具有嚴苛要求的應用場合，例如僅一個制動鉗即可達到 33,000 牛制動力 (取決于氣壓) 的保持制動器和維修制動器。

對于制動器可產生的制動扭矩幾乎無限制 (取決于制動盤直徑和制動鉗的數量) 。





RIETSCHOTEN Elephant EB 025 / EB 030 型 氣動啟動

制動力可達 210 N

尺寸 (mm):

軸向 ~ 60

徑向 ~ 50

重量 (kg): 0.15

該制動器適用于造紙行業、薄膜和線材加工領域的輕型至極輕型應用。當 p = 5 bar 時，制動力為 210 N。





RIETSCHOTEN Elephant R&H 051.100.08 / R&H 051.100.13 型 氣動啟動

制動力可達 880 N

尺寸 (mm):

軸向 ~ 80

徑向 ~ 160

重量 (kg): 1

該制動器適用于造紙行業、薄膜和線材加工領域的輕型至極輕型應用。制動高為 640N。





RIETSCHOTEN Elephant R&H 300.108.04 型 氣動啟動

制動力為 5,000–17,000 N

尺寸 (mm):

軸向 ~ 360

徑向 ~ 375

重量 (kg): 26

制動鉗在設計的時候，確保其功率方面適用于較高的負載。制動盤的小直徑為 560 mm，小厚度為 30 mm。p = 6 bar 時，制動力為 5,000 至 17,000 N，具體大小視氣動制動缸規格而定。





RIETSCHOTEN Elephant R&H 100 系列 氣動啟動

制動力為 160–1,900 牛 N

尺寸 (mm):

軸向 ~ 140

徑向 ~ 245

重量 (kg): 4.9

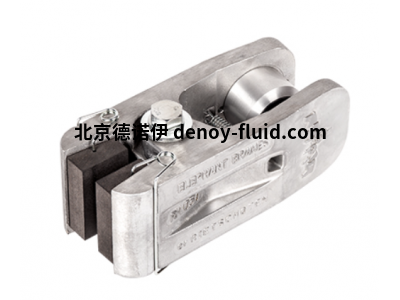

制動鉗 R&H 100 配有氣動致動裝置（圖：R&H 100.103.01），是一種所有機械制造領域中型應力用途的常見鉗具系列。這種制動鉗型號有不同的制動缸可用，故此當壓力為 6 bar 時，根據具體氣缸規格，制動力可達到 160 到 1900 N 之間。



RIETSCHOTEN Elephant R&H_100-10X-01



RIETSCHOTEN Elephant RH 100.101.01.STEP



RIETSCHOTEN Elephant RH 100.102.01.STEP



RIETSCHOTEN Elephant RH 100.103.01



RIETSCHOTEN Elephant RH 100.105.01





RIETSCHOTEN Elephant R&H 350.135.01 型 氣動啟動

制動力可達 30,000 N

尺寸 (mm):

軸向 ~ 360

徑向 ~ 465

重量 (kg): 41

氣動致動的制動器，具有持久固定的結構。R&H 350.135.01 非?？煽浚捎谄淇梢詮膫?cè)面擰接，所以便于安裝。因?yàn)橛惺褂脡勖^長的大型隔膜，故此非常堅固耐用。使用領域：造紙機、船用軸固定裝置。
