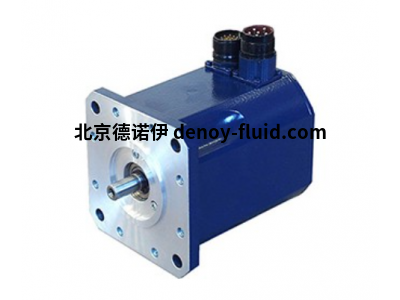

MOOG電機CP 伺服電機AF 系列AF502型12極自然冷卻電機

AF 系列

高功率密度和緊湊尺寸

Moog CP伺服電機系列由一系列具有高功率密度的緊湊型電機組成。這些電機專為需要小尺寸（特別是較短長度）和高扭矩的動態伺服應用而設計。



Moog AF 系列（12 極）自然冷卻伺服電機專為需要小尺寸（尤其是較短長度）和高扭矩以及寬速度范圍和可變負載的動態伺服應用而設計。在電磁方面，AF電機設計為額定扭矩的3至5倍的過載能力。因此，這些伺服電機可以與遠高于額定速度下產生的扭矩一起使用。此外，它們還提供廣泛的功率范圍，并實現 2.8 至 65 Nm [25-575 lb-in] 的連續靜止扭矩值。



Moog AF伺服電機的模塊化設計支持多種選項。此外，Moog 可以提供完全定制的解決方案，包括：



繞組系統和特殊絕緣選項...

各種直流母線電壓

（12 V、24 V、48 V、330 V、560 V 和 700 V DC）

不同的電壓常數

（從大約 1 到 500 V 最小值/1，000）

特殊轉子，帶雙或三滾筒膠帶，可實現更高的速度

特殊輕質轉子，可降低質量慣量

單個有效長度

法蘭、軸承和軸端的特殊機械設計，適用于需要更高徑向力和軸向力的應用

額外的環境保護（更高的溫度;危險或惡劣的環境）

提高 IP 等級

多種可用的編碼器選項





特點 Moog CP伺服電機：



尺寸緊湊，軸向長度較短（扁平電機）

高扭矩過載能力

高效率

高品質生產

高精度裝配

使用壽命長，運行可靠性高





Moog CP伺服電機的優點：



節省安裝空間

高功率密度

高度可定制

結構堅固

最少的維護

提供各種更換選項



靜止扭矩2,8-65

峰值扭矩12,3-254

額定轉速0-5500

額定功率0,8-9,4

轉動慣量1,8-130



Moog AF502 DIN 332-DS M6

Moog AF503 DIN 332-DS M6

Moog AF504 DIN 332-DS M6

Moog AF632 DIN 332-DS M8

Moog AF633 DIN 332-DS M8

Moog AF634 DIN 332-DS M8

Moog AF802 DIN 332-DS M10

Moog AF803 DIN 332-DS M10

Moog AF804 DIN 332-DS M10

Moog AF1002 DIN 332-DS M12

Moog AF1003 DIN 332-DS M12

Moog AF1004 DIN 332-DS M12
