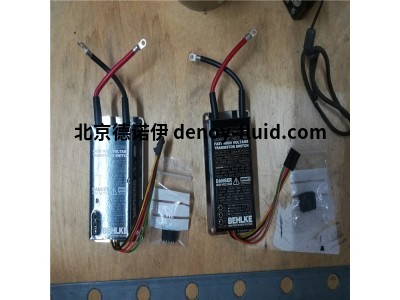

BEHLKE HTS系列高壓開關 晶閘管/SCR 應用說明

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：[email protected]

高壓開關，用于放電應用，以及產生與快速高壓FDA續流二極管相關的阻尼正弦振蕩

● 高峰值電流能力

● 高的di/dt，但不影響可靠性和預期壽命，因?yàn)榇罅康膯蝹€(gè)SCR具有單獨的柵極驅動

● 非常耐過載

●通過簡單的TTL觸發脈沖(2-5 V)輕松點火

● 非常緊湊，重量輕

●各種冷卻選項

應用說明:

與dv/dt和di/dt能力非常有限的傳統盤式晶閘管開關不同，快速BEHLKE晶閘管開關模塊由大量較小的晶閘管芯片(類型取決于多達1000個單個晶閘管)組成，并聯和串聯連接，因此單個晶閘管的dv/dt和di/dt被有效地分割為非關鍵值。每個晶閘管都由它自己的高度同步和隔離的柵極驅動器觸發。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。BEHLKE晶閘管開關可以安全地工作在最高的di/dt和dv/dt速率以及最高的峰值電流下，而不會明顯縮短使用壽命。BEHLKE晶閘管開關是真正的門控開關，不會從負載電路吸取點火能量。這允許從幾乎0 V(提供足夠的吸合電流)到最大電壓的安全切換，而沒有任何限制。

這些開關在至少150%的最大工作電壓下是隔離的，因此可以輕松實現開關應用。為了節省成本和體積，特別是在低端開關應用中(例如，撬棍電路)，所有BEHLKE晶閘管開關也可以采用可選的不對稱隔離，例如正極為200 kV，負極為30 kV。通過為每個晶閘管開關型號定制隔離電壓額定值，可以滿足特殊的隔離電壓要求，而不管其工作電壓如何。“常規”隔離電壓選項范圍為40 kV至200 kV(可選。ISO-40、ISO-80、ISO-120、ISO-200)?？筛鶕?jù)要求提供符合歐洲安全標準的“醫療證明”。在約4-8周的交貨時間內，1到150 kV(交流/DC)之間的任何定制電壓和1到100 kA之間的任何定制峰值電流都是可能的。

為了并聯連接幾個晶閘管開關，它們配有同步I/O。如果一個開關由于故障條件(如過溫)而關閉，該功能可確保同步觸發并抑制其他開關模塊的觸發輸入。由于強電磁場可能由開關的高di/dt能力引起，建議在所有情況下使用單獨的控制單元(選項SEP-C) 大感應線圈面積。   這尤其適用于非常大的開關模塊，如果di/dt為%3E 5 kA/ s對于中小型開關模塊的應用，我們建議使用印刷電路板(最終采用多層技術)，以最大限度地降低雜散電感，并保持較小的感應環路面積。
使用印刷電路板的設計也保證了整個電子系統的可再現的EMC行為。在任何情況下，請確保負載圓與控制圓的距離適當，以避免磁反饋效應，否則內部安全電子設備將檢測到故障情況，開關將被鎖定2秒鐘。每一槍之后。大多數開關通過紅色LED指示這一點。
所有BEHLKE晶閘管開關均可選配接地冷卻法蘭(GCF選項)、鍍鎳銅散熱片(CF選項)、石墨散熱片(CF-GRA選項、陶瓷散熱片(CF-CER選項)、水冷(ILC選項)、非導電冷卻劑直接液體冷卻(DLC選項)或陶瓷冷卻表面(CSS選項)。
為了避免高壓電位下散熱片的電暈放電，我們建議在40 kV以上的電壓下使用直接液體冷卻(可選DLC)或陶瓷散熱片(可選CF-CER)或水冷卻(可選ILC)。

產品代碼:型號包含有關電壓、電流和開啟行為的編碼信息。前幾個數字代表以kV為單位的電壓，破折號前的最后一個數字表示導通行為(0 =固定導通時間，1 =可變導通時間)。破折號后的數字表示電流，單位為安培x10。特殊功能由第二個破折號后的字母編碼。HTS 60-100-SCR示例:HTS =高壓晶閘管開關，6 = 6 kV，0 =取決于固定導通時間的電流，100 = 1000安培，SCR =硅控整流器(晶閘管)。
