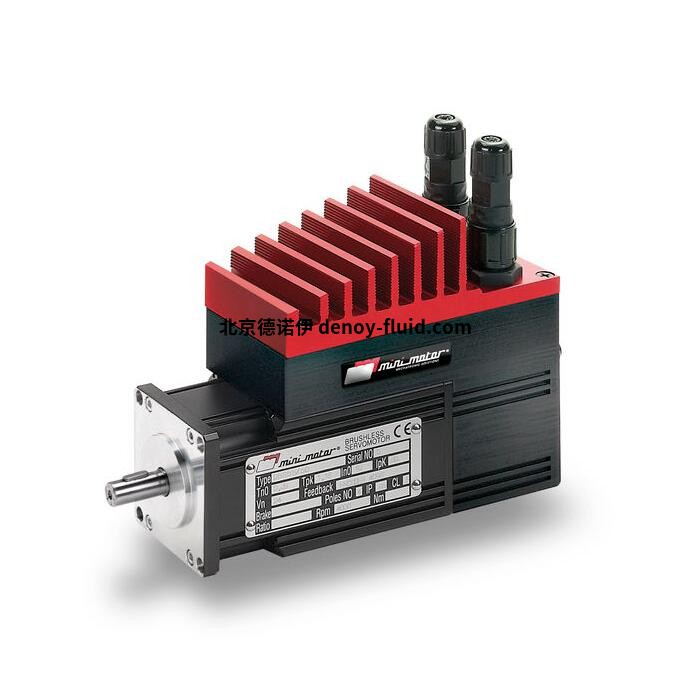

Mini Moto無刷伺服電機 BS系列

帶有集成驅動器和蝸桿減速齒輪的無刷伺服電機。額定扭矩 9 Nm

電機： 無刷四極三相正弦電機，全封閉。帶有釹鐵硼磁鐵的轉子。熱切斷。繞組 F 級。熱熔斷器。防護等級 IP65，符合 IEC/EN 60529 標準。軸承具有較小的齒隙和特殊的高溫潤滑脂。

驅動器：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V ext。（0-5 o 4-20mA 可選） • 1 個繼電器輸出 (NC-NO) • 用于參數設置的 USB 端口 • 扭矩、速度、位置和歸位控制。

齒輪單元： 帶蝸桿和壓鑄鋁齒輪箱。26 毫米中心距。蝸桿由回火鋼制成，帶有磨削螺紋，特殊高溫橡膠 (FKM) 中的密封環。用特殊的長效油潤滑。有 10 種可用的齒輪比 (i)，從 5 到 80。額定扭矩高達 9 Nm。版本 B3 – B5（B5/S 左 – B5/D 右）。



BS系列

帶旋轉變壓器的4極正弦無刷電機

4極正弦無刷電機，全封閉，帶釹鐵硼磁鐵的轉子。安全斷路器，繞組F級，IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。

帶高溫專用潤滑脂的小游隙軸承

可應要求提供帶永磁體的24Vdc NC 制動器（常閉）。它由字母 K (BSK) 標識



BSE系列

齒輪電機由 BS 系列無刷伺服電機和 1 級或 2 級行星減速器組成。

電機：4 極正弦無刷，封閉式。帶有釹鐵硼磁鐵的轉子。熱安全裝置。F級繞組。IP65 防護等級符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。

行星減速裝置：采用淬火和回火鋼 UNI7874 制成的外殼，具有 7 級精密齒。行星齒輪由氮化淬火和回火鋼制成。用于 BSE35 和 BSE45 型的氮化 42CrMo4 鋼 UNI7874 (Tenifer) 和用于 BSE55 和 BSE80 型的碳化鋼 17NiCrMo6 UNI EN 10084 的衛星齒輪。

使用帶有極壓添加劑 (EP) 的特殊合成油進行自潤滑。用于高溫的氟化橡膠特殊密封環。減速機輸出軸采用高強度鋼（約 1000N/mm2）。用于高扭矩和負載的輸出軸支撐軸承。



MCBS系列

電機：4極正弦無刷電機，全封閉。帶釹鐵硼磁鐵的轉子。安全斷路器。繞組 F 級。IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。

齒輪單元：帶有壓鑄鋁外殼。中心距 26 毫米。CARO 青銅戒指，120÷160 HB 硬度。帶有磨削螺紋的硬化鋼螺釘在滾珠和滾柱軸承上旋轉。用特殊的長壽命油潤滑。密封圈由特殊橡膠制成，適用于高溫。

10 個齒輪比 (i) 可用，從 5 到 80。額定扭矩 9 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。
