Twiflex盤式制動系統GMX系列盤式制動卡鉗

孫粗 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：[email protected]

Twiflex成立于1946年，專門從事工業應用先進制動技術的設計、制造和供應。Twiflex 提供世界上廣泛的氣動、液壓和機械應用工業盤式制動卡鉗，以及全系列的推進器、盤式制動系統、彈性聯軸器和軸離合器聯軸器。

創新的Twiflex解決方案在主要市場，包括金屬，采礦，能源，電梯和自動扶梯，娛樂和船舶等應用，如軋機，輸送機，起重機和起重機，磨機，風力和潮汐渦輪機，主題公園游樂設施和推進系統。

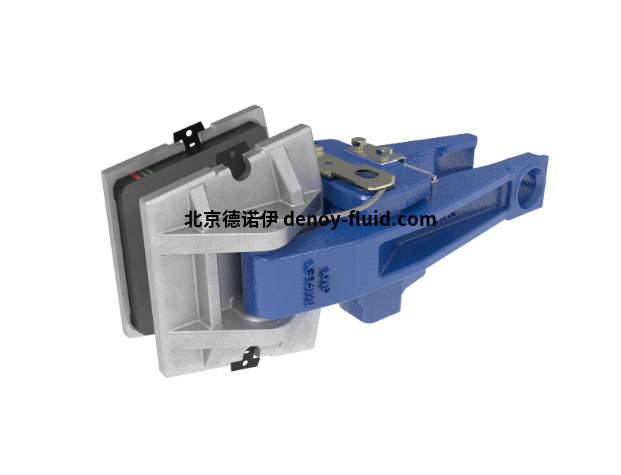

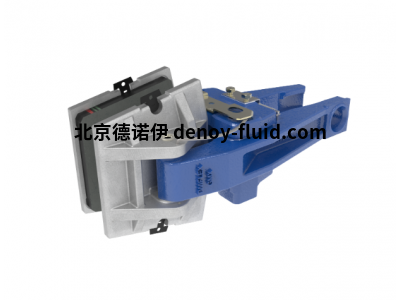

GMX 系列盤式制動卡鉗

Twiflex GMX系列盤式制動卡鉗與MX系列相似，但提供更大的剎車片面積。GMX25、GMX30 和 GMX40 分別適用于 25.4 毫米、30 毫米和 40 毫米厚的圓盤。SGMX卡鉗僅適用于25.4mm制動盤。最小圓盤直徑為610mm。

GMX/SGMX卡鉗可與任何Twiflex系列推進器一起使用，并具有獲得專利的連桿機構，以確保襯墊均勻磨損。

通常每個圓盤使用一個或兩個卡尺，但數量可能會根據圓盤尺寸而增加。制動器可以圍繞制動盤外圍的任何角度放置，但理想情況下應水平安裝（即在 3 點鐘或 9 點鐘位置）。如果卡鉗安裝角度與水平方向或垂直方向大于 10° 軸應用，應配備傾斜安裝套件或平衡連桿。Twiflex提供一系列制動盤（參見制動盤和輪轂組件）。

對于氣動操作，請使用干燥、過濾和無潤滑的壓縮空氣。氣動制動器需要一個控制閥，可以手動操作，也可以通過氣動或電信號操作。

圖表上顯示的額定值基于標稱摩擦系數 μ = 0.4 的完全鋪層和調節制動片。暮柔性盤式制動器必須與無石棉制動片一起使用。

有效圓盤半徑 = 實際半徑 （m） – 0.06m。

P-7398-C - 重型和超限離合器制動器組

P-7433-C - HDOCB 工程能力

DS2600 - GMX 25 30 和 40 盤式制動卡鉗

DS2603 - GMXD 盤式制動卡鉗

DS2604 - GMXE 盤式制動卡鉗

DS2605 - GMXG 盤式制動卡鉗

DS2606 - GMXH 盤式制動卡鉗

DS2611 - GMXW 盤式制動鉗

GMX25XS B 制動鉗

DS2601 - GMXA 盤式制動卡鉗 - 氣動應用，彈簧釋放

DS2602 - GMXB 盤式制動卡鉗 - 氣動應用，彈簧釋放

P-1648-TF - 工業盤式制動器

T6780901

GMX 25 卡鉗 （RH）

產品組：測徑器

慣用手：右（右）

圓盤厚度（毫米）：25.4

T6781246

產品組：測徑器

慣用手：右（右）

圓盤厚度（毫米）：40

T7200056

產品組：推進器

工作介質：氣動

操作邏輯：直接

T7200829

產品組：推進器

工作介質：氣動

操作邏輯：直接

T7200863

產品組：推進器

工作介質：氣動

操作邏輯：直接

T7200478

產品組：推進器

工作介質：氣動

操作邏輯：直接

T7200434

產品組：推進器

工作介質：氣動

操作邏輯：直接

T7800125

產品組：推進器

工作介質：手動

操作邏輯：直接

T7800126

產品組：推進器

工作介質：手動

操作邏輯：直接

T2400158

產品組：備件

T7902801

產品組：備件

T7902799

產品組：備件

T7080139-Z

產品組：備件

T7903113

產品組：備件

T2500230

產品組：備件

T7701341

產品組：備件

T7902803

產品組：備件

T7701213

產品組：備件

T7701231

產品組：備件

T7700833

產品組：備件
