德國Warex DKZ 103系列蝶閥 符合 DIN EN 1092 標準





Warex 主要生產閥門，比如蝶閥，球閥，止回閥，夾管閥等，最主要是生產蝶閥，也賣安裝在閥門上備件，比如驅動器，開關盒，密封等。





DKZ 103系列蝶閥



蝶閥 103 系列是符合 DIN EN 1092 標準的法蘭緊密配合中間法蘭閥。根據 DIN EN 12266 泄漏率 A 保證絕對密封性。外殼是一體式的，密封套牢固地硫化到接頭中。蝶閥適用于固體和液體以及氣體介質，溫度范圍為 -40 至 +200 °C。 對于溫度高于 200 °C 的熱氣體，該系列可作為金屬密封版本的節流閥提供。



DKZ 103系列蝶閥的特點

1免維護設計，無需后續潤滑2具有高自承載能力的外殼3中央安裝的流線型翻板盤，帶有特殊的4軸連接，確保兩個流動方向的絕對密封性5帶有側面突出部分和附加密封條的密封件確保6法蘭之間的完美密封，無需額外的法蘭密封件7提供 -Ex 版本，用于 0/20 區，包括型式檢驗8軸端和閥頭設計用于構建各種驅動選項，接口符合9DIN/ISO 5211 標準







DKZ 103系列蝶閥材質



外殼

硅鋁、鋼、不銹鋼 翻板盤 鑄

鋼、不銹鋼、涂層、研磨和拋光



袖口丁腈橡膠、海帕隆、三元乙丙橡膠、FPM、硅膠等。 軸 + 插口 不銹鋼 1.4571 + 1.4057 +

1.4542

插座

MS， 聚四氟乙烯， 青銅， 聚醚醚酮

O 形圈







DKZ 103型號



蝶閥作為基本元件，帶有自由軸端，用于根據 DIN 或 ANSI 在法蘭之間夾緊。



公稱尺寸范圍：DN 50 – DN 1200

工作溫度： – 40°C 至 + 200°C*

壓差：高達 16 巴*

袖帶可更換或牢固硫化

規格



DKZ 103 R



蝶閥，帶

內置網格手柄。

公稱尺寸范圍：DN 50 – DN 600

工作溫度： – 40°C 至 + 200°C*

壓差：高達 10 巴*

袖帶可更換或牢固硫化

規格



DKZ 103 H

帶手動變速箱的

蝶閥。

公稱尺寸范圍：DN 150 – DN 1200

工作溫度： – 40°C 至 + 200°C*

壓差：高達 16 巴*

袖帶可更換或牢固硫化

規格

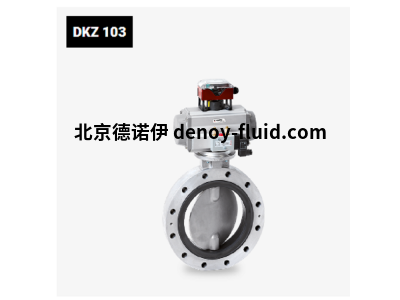

DKZ 103DZ



蝶閥，帶氣動旋轉執行器、電磁閥和安裝的模克隆/維斯塔米德盒，用于接收信號發射器。

公稱尺寸范圍：DN 50 – DN 1200

工作溫度：-40°C 至 +200°C*

壓差：高達 16 巴*

袖帶可更換或牢固硫化

規格





DKZ 103 DZ-P



帶氣動旋轉執行器和定位器的蝶閥。

公稱尺寸范圍：DN 50 – DN 1200

工作溫度：-40°C 至 +200°C*

壓差：高達 16 巴*

袖帶可更換或牢固硫化

規格



DKZ 103 E

帶電動執行器的蝶閥。

公稱尺寸范圍：DN 50 – DN 1200

工作溫度： – 40°C 至 + 200°C*

壓差：高達 16 巴*

袖帶可更換或牢固硫化

規格

丁腈橡膠、FPM
