德國Stüwe/Stuwe收縮盤SDG型熱縮盤兩軸徑20-1050mm

劉志慧 T21 QQ：2850590599   手機：18837112652 電話：010-64714988-171 傳真：010-64714988-667 郵件：[email protected]

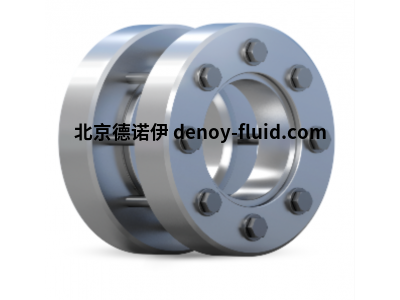

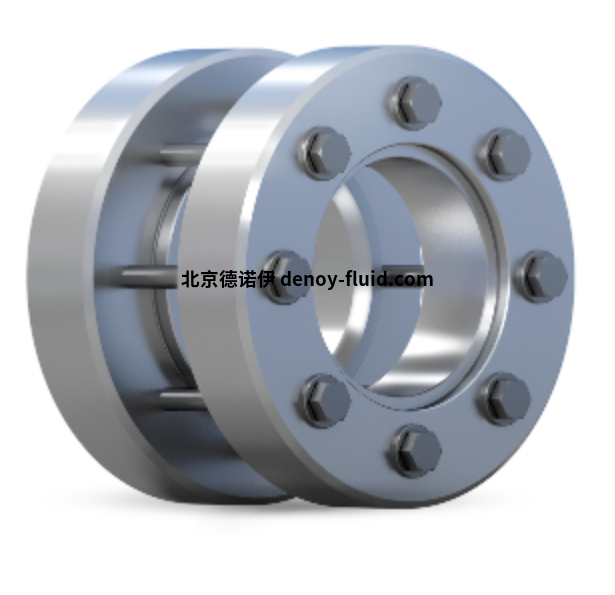

SDG 型熱縮盤是一種由四部分組成的熱縮盤，用于節省空間的圓盤形部件的熱縮，例如齒輪。SDG 類型的變體是兩件式收縮盤型 SDGH。這通常用于狹小的安裝空間。

型號     ?    ?    ?    ?    ?    ?    ? 軸徑    ?    ?    ?    ?    ?    ?    ? 扭矩

HSD 20     ?    ?     ?    ?    ? 20 - 250 mm     ?    ?     0,15 - 18,3 kNm

HSD 21     ?    ?     ?    ?    ? 110 - 730 mm     ?    ?   16 - 4033 kNm

HSD 22     ?    ?     ?    ?    ? 9 - 1050 mm     ?    ?    ? 0,02 -16493 kNm

HSD 23     ?    ?     ?    ?    ? 100 - 1050 mm     ?    ? 26 -19684 kNm

HSD 81     ?    ?     ?    ?    ? 38 - 1050 mm     ?    ?   1,5 -19958 kNm

HSD 83     ?    ?     ?    ?    ? 100 - 1050 mm     ?    ? 30 - 23811 kNm

HSD 20 - 1.4122     ?    ? 20 - 250 mm     ?    ?    ? 0,08 - 9,14 kNm

HSD 20 - 1.4462     ?    ? 20 - 250 mm     ?    ?    ? 0,06 - 6,84 kNm

外部鉗位組：AS

使用AS型外部夾緊套件，可以將制動盤、滑輪盤或滑輪等盤形附件連接到軸上。聯軸器的連接也是一個應用領域。在標準交付程序中，區分了四種設計，以便給出最大可能的差異以找到理想的連接。

RO 12

軸徑 9 - 100 mm

可傳遞扭矩 0.02 - 15.8 kNm 平均

扭矩;無彎矩

RO 22

軸徑 11 - 440 mm

可傳遞扭矩 0.05 - 426 kNm

高扭矩 + 彎矩

RO 23

軸徑 40 - 440 mm

可傳遞扭矩 3.3 - 562 kNm

最高扭矩 + 彎矩

Stüwe GmbH und Co.KG 自 1948 年以來就是一家成熟的驅動技術機器部件制造商。Stüwe生產重點是摩擦軸輪轂連接，適用于廣泛的應用。Stüwe制動器、制動盤、軸螺母、轉子鎖和啟停轉向塊系統完善了產品范圍。Stüwe的產品在哈廷根（魯爾區）制造，并在全球范圍內使用。除了高質量和具有成本效益的批量生產外，Stüwe還為客戶開發個性化的應用，Stüwe的客戶受益于我們合格且積極進取的設計部門。

Stüwe摩擦連接收縮盤

Stüwe摩擦連接提供高達18，000，000 Nm的可靠扭矩傳遞。 它們可用于幾乎所有傳動系統和許多其他應用。簡單的組裝，以及簡單和非破壞性的拆卸只是眾多優點的例子。
