 Elbe自1919年以來的創新工業 4.0 – 采用Elbe傳感技術 EST 的智能感應萬向軸為機器、工廠和車輛制造開辟了許多新的可能性。Elbe的核心競爭力之一 - 萬向軸 - 許多類型現在都可以作為EST的感官變體。Elbe通過集成傳感器和匹配的“核心傳感”測量鏈。

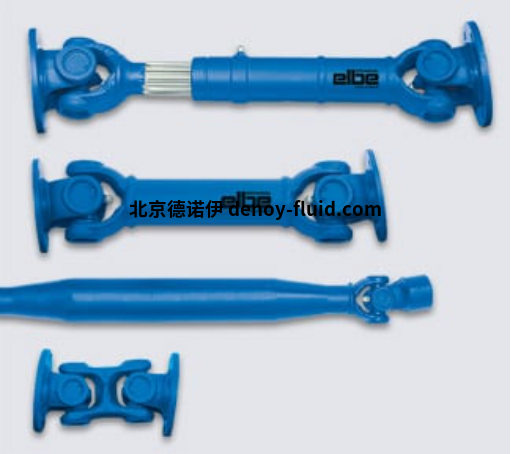

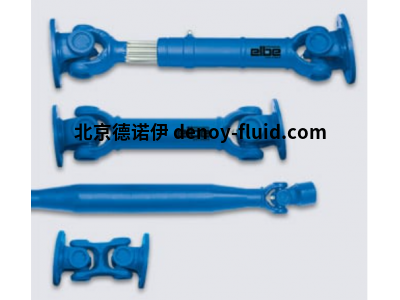

萬向軸

用于機器和車輛的驅動技術

可在非公路上使用 |公路 |機械工程 |維修 |服務 |定制



系列： 0.100

Md 極限：250 至 35，000 Nm

衍射角：最大35°

執行：

DIN，十字齒，SAE法蘭，輪轂或特殊連接

帶長度補償

無長度補償

云臺關節

接頭中間軸

滾子/或滾針軸承



系列： 0.200

最大米數：100 至 1，300 Nm

衍射角：最大45°

執行：

帶長度補償，不帶鍵槽

帶鍵槽的兩側長度補償

滾針軸承



中心萬向軸



用于機器和車輛的驅動技術

可在非公路上使用 |公路 |維修 |服務 |定制



系列： 0.300

最大Md ： 4，000 至 15，000 Nm

衍射角：高達 42°

執行：

DIN，十字齒，SAE法蘭和特殊連接

帶長度補償?shù)碾p/單接頭

帶長度補償?shù)碾p接頭

滾子軸承



雙萬向軸



用于機器和車輛的驅動技術

可在非公路上使用 |公路 |維修 |服務 |定制

系列： 0.400

Md 限制：1，650 至 6，100 Nm

衍射角：高達 55°

執行：

集線器連接

太陽輪叉軸連接

滾子/或滾針軸承



翼形萬向軸



用于機器和車輛的驅動技術

可在非公路上使用 |公路 |維修 |服務 |定制

系列： 0.900

最大米數：2，500 至 13，200 Nm

衍射角：最大30°

執行：

翼形，更大的拉出面積

翼形，管式設計

翼式，短版

機翼式，關節

滾子軸承



精密萬向節軸



用于機器和車輛的驅動技術

可在非公路上使用 |公路 |機械工程 |維修 |服務 |定制

系列： 0.600

最大米數：6 至 250 Nm

衍射角：高達 45°

速度：高達 5，000 min-1

執行：

普通孔，帶槽的孔 DIN 6885，內方形，六角套筒

快換離合器

帶長度補償

無長度補償

精密軸接頭

滾針軸承

材料：鋼



交叉萬向節軸



用于機器和車輛的驅動技術

可在非公路上使用 |機械工程 |維修 |服務 |定制

系列： 0.700

最大米數：6 至 450 Nm

衍射角：高達 45°

速度：高達 1，000 分鐘-1

執行：

普通孔，帶槽的孔 DIN 6885，內方形，六角套筒

快換離合器

帶長度補償

無長度補償

萬向節

滾子或滾針軸承

材料：鋼、不銹鋼



球形萬向軸



用于機器和車輛的驅動技術

可用于機械工程 |維修 |服務 |定制

系列： 0.800

最大分子量：20 至 1，250 Nm

衍射角：最大35°

速度：高達 500 分鐘-1

執行：

普通孔，帶槽的孔 DIN 6885，內方形，六角套筒

快換離合器

帶長度補償

無長度補償

球形接頭

滑動軸承

材料：鋼、不銹鋼



關節十字架



用于機器和車輛的驅動技術

可在非公路上使用 |公路 |機械工程 |維修 |服務 |定制‘

關節十字架

可潤滑的接頭交叉

銷直徑 4 – 48 mm



免維護接頭交叉

銷直徑 4 – 48 mm



重型軸的接頭交叉

銷直徑可達 110 mm

交叉長度可達 310 mm



插入式軸和扭桿彈簧



用于機器和車輛的驅動技術

可在非公路上使用 |公路 |定制

我們提供的插入式軸和扭桿彈簧的尺寸和設計如下：

長度：150 mm 至 1800 mm

直徑： Ø 15 mm 至 Ø 80 mm

配置文件：W20 x 1.25 至 W90 x 3.0，符合 DIN、SAE、NF 標準



車軸和變速箱法蘭

用于機器和車輛的驅動技術

可在非公路上使用 |公路 |機械工程 |定制
