Wolftechnik 高流量褶皺濾芯和透鏡濾芯過濾器
Lenticular Cartridge Filters 和 High-Flow-Pleated 過濾器是具有極高過濾表面積且同時具有較大濾液出口橫截面的濾芯。通過高過濾表面積，透鏡狀濾芯過濾器和高流量褶皺過濾器可以阻止大量固體，并且通過大出口橫截面可以在高流速下運行。
透鏡狀濾芯過濾器以及高流量褶皺過濾器在每種情況下都需要特殊的過濾器外殼，以適應它們各自的直徑、長度和適應性，并且可以接受所需數量的過濾器濾芯。
WFHFF系列

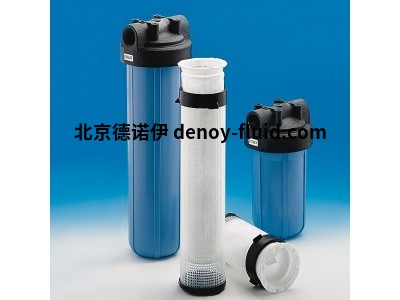

WFHFF 高流量褶皺濾芯直徑為 152 毫米，長度為 20“ 至 60”，適用于非常高的流速。內部過濾器結構是水平折疊的，并且所有長度都由一塊過濾介質連續制成，保留效率為 97-99%。這為高容塵量和長使用壽命創造了大量空間。
高流量褶皺濾芯有 P 型和 M 型兩種適配器配置，見下圖。P 型的流量是從內到外，M 型的流量是從外到內。安裝 P 型和 M 型高流量褶皺濾筒需要特制的過濾器外殼
技術參數
過濾介質 聚丙烯
核心支持 聚丙烯
適配器 聚丙烯
O型圈 三元乙丙、氟橡膠、硅膠
過濾量 1 - 100 微米
溫度 最大限度。80℃
過濾表面積
20 英寸：4.5 平方米
40 英寸：9.0 平方米
60 英寸：13.5 平方米
不同的壓力
最大限度。3,5 bar 在 20°C 時
最大。80°C 時
為 1,5 bar 建議在 1,5 bar 時更換過濾器
尺寸
外徑 152mm
長度 20“ - 60”
20“ 至 60” 長的高流量褶皺墨盒
特點和優勢
水平褶皺，高過濾表面積
過濾材料由片連續制成
過濾率1μm至100μm，效率97.99%
100% 聚丙烯，熱焊接
高納污能力，長壽命
高流量、低壓差
P型流向由內向外
M型流向由外向內

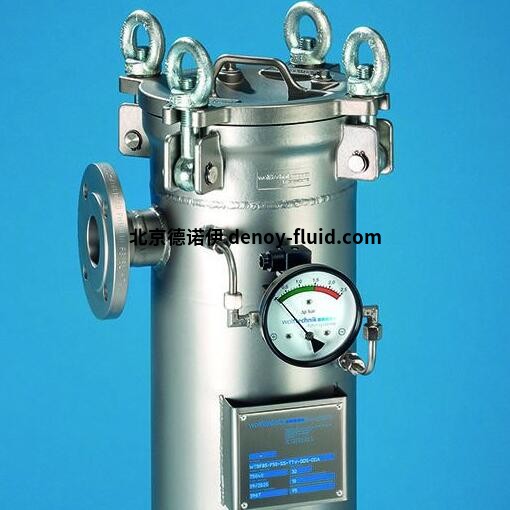

WTHF150-高流量外殼
WTHF150 不銹鋼材質和 WTFRP150 塑料材質
WT-High-Flow-Housings與帶有標準過濾器元件的普通過濾器外殼相比，在流量方面更加緊湊和節省空間。為此，WT-High-Flow-Housings 的直徑、長度和適配器連接板經過定制，以接受 WFHFF-和 WFHFC-High-Flow-Elements。
為此，可以實現從配備 1 個高流量濾芯的 WT-高流量外殼的 30m³/h 到配備 7 個高流量濾芯的 WT-High-Flow-Housings 的 350m³/h 的流量。
由不銹鋼AISI304或AISI316L制成，內外鏡面拋光。入口和出口連接的公稱尺寸范圍根據安裝的濾芯數量從 DN80 到 DN250。WTHF150 外殼的外殼蓋配備了擺動螺栓和環形螺母，并且從 03WTHF150 尺寸起，還額外提供了一個蓋提升和旋轉裝置。
所有 WTHF150 外殼都配有兩個用于入口和出口的壓力表以及兩個用于排放和排放的球閥。
由玻璃纖維增??強塑料 (FRP) 制成，專門用于腐蝕性介質。這些也旨在接受 WFHFF- 和 WFHFC-高流量元件。WTFRP150-High-Flow-Housings在結構上類似于反滲透元件的壓力管，可以很好地與之結合。
技術參數
材料
外殼：WTHF150：不銹鋼 AISI304 或 AISI316L
WTFRP150：玻璃纖維增??強塑料
墊片：FKM，可選 EPDM 或 Silikon
擺動螺栓和環形螺母：AISI304
壓力計 2 x M14x1,5, 0-10bar
風 1 x 球閥 ½“
流走 1 x 球閥 ½“（來自 WTHF150-5 排放口 1”）
過濾元件 WFHFF 或 WFHFC
內部零件 不銹鋼 AISI304 或 AISI316L
壓力 最大限度。10 巴
溫度 最大限度。95℃
特點和優勢
在流量方面緊湊且節省空間的設計
用于高流量濾芯 WTHFF 和 WTHFC
WTHF150 完全由不銹鋼 AISI304 或 AISI316L 制成，鏡面拋光
WTFRP150 由玻璃纖維增??強塑料制成，外涂層為白色
帶有擺動螺栓和環形螺母的外殼蓋 WTHF150
帶有榫槽元件的外殼蓋 WTFRP150。
