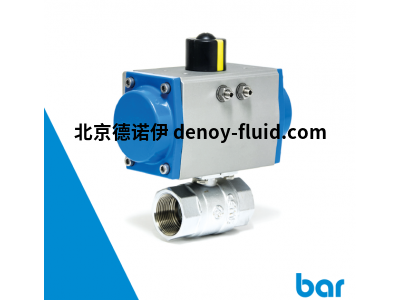

德國BAR-氣動執行器帶液壓阻尼器ACTUBAR型

產品說明

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：[email protected]

actubar是我們氣動執行器系列中的最新一代。外觀清晰、技術獨特，actubar提供了新的優勢和用途。從技術上講，actubar是新型閥門控制系統bar-vacotrol的主要部件。

與我們的可直接安裝的系統組件一起工作，如桿位置或actubar系統的任何其他位置，可以經濟有效地監控和調節自動閥。

液壓阻尼器是一個用于延長驅動時間的附加模塊。一個均勻恒定的驅動速度是通過一個在裝有液壓介質的氣缸內振蕩的活塞來實現的。

扭矩保持不變，避免了突然移動，因此管道、閥門和致動器得到了內在保護。

液壓阻尼器部署在有雙偏心蝶形閥等截止閥的地方，用于防止涌水。

此外，有可能規定阻尼效應是否僅出現在末端位置或確保在整個樞轉角度上的均勻速度。

液壓阻尼器布局緊湊。該模塊的設計和構造可防止操縱，因此不可能對設置進行未計劃的更改。

產品優勢:

1.         actubar的這種獨特結構允許添加符合VDI/VDE3847的組件，最重要的是，無需軟管或管道。

2.         帶有電磁閥的控制和終端開關盒可直接添加，無需額外的管道，并與actubar一起形成一個緊湊的裝置。

3.         所有商用信號單元都可以使用標準化接口VDI/VDE 3845進行增強。

4.         在0–和90°位置，末端位置可在+5和-10之間調節。

5.         通過各種ISO-F法蘭面根據執行器尺寸靈活實現閥門自動化。

6.         可選的涂層和材料即使在惡劣的環境中也能進行部署。

7.         所有活動部件均采用滑動軸承，使用壽命長。

8.         小齒輪的內部八角形使得actubarto能夠普遍安裝在具有平行或?qū)情_(kāi)關角度位置的閥門上。

9.         防噴小齒輪將事故危險降至最低。

10.     可以實現極長的切換時間。

11.     確保閥門的平穩運動不受操作條件的影響。

12.     實現了在末端位置的軟到達。

產品參數:

外殼：鋁合金，陽極氧化

減震器外殼：鋁合金，陽極氧化

蓋子：鋁合金，陽極氧化，粉末涂層

活塞/齒條：鋁合金

小齒輪：鋼制防腐

密封件：丁腈橡膠

軸承：易滑動塑料

螺釘：不銹鋼

溫度范圍:20°C至+80°C

雙作用：標準90°額定樞轉角度

兩端可從+5°至-10°調節

扭矩2,5 Nm至6.000 Nm

控制壓力2至8 bar

控制介質/質量

相對于剩余油含量的過濾空氣，

符合DIN ISO 8573的最低灰塵和水含量–1級4


?

德國BAR-氣動執行器帶液壓阻尼器ACTUBAR型
