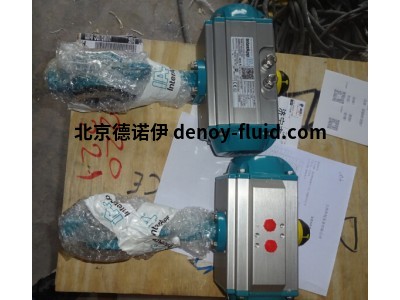

瑞士InterApp BVC21氣動薄型球閥 貨源真實

瑞士InterApp BVC21氣動薄型球閥 貨源真實

InterApp BVC21氣動薄型球閥適用介質：采用不同材質可以適用水、油、氣及某些腐蝕性液體



InterApp BIANCA襯氟蝶閥該產品廣泛應用于：制藥行業、粘合劑、造紙、燃料運輸業、涂料生產及加工、高腐蝕性化學介質和有毒介質、材料處理（如鍍鋅和酸洗）、采礦業、燃料運輸和儲存、設備凈化行業、食品工業、危險品運輸、潮濕氯氣等。





 其技術參數如下：

 1，公稱通徑：DN40~DN300；

,2，結構長度：EN 558 Series 20、DIN 3202 T3 K1、API 609 T1、ISO 5752 Series 20、GB/T 12221 20系列；

,3，連接法蘭：BS EN 1092 Table 8&Table 9、DIN 2501 PN10/16、ANSI B16.5 Class 150、AWWA C207 Class B& Class D；MSS SP-44 Table Class 150/285PSI、AS 2129 Table D&Table E（DN100~DN300）、ISO 7005 PN10/16、JIS B 2212 10K、GB/T 9113 PN10/16；

4， 頂法蘭：ISO 5211、GB/T 12223；

5， 閥門標識：EN 19、GB/T 12220；

6， 密封等級：DIN 3202 T3、ISO 5208 Table 4 RATE A、API 598 Table 6 CATEGORY 3、GB/T 13927 表4 A級；

7， 工作溫度：-40℃~+200℃（與工作壓力有關）；

8， 工作壓力：**10bar（16bar特制）；

9，真空度：

 低真空（101325Pa~0.133 Pa）；

10， 逸散性：≤10-4mg/s·m。





 其特點如下：

1， 獨特閥軸強制密封結構，安全可靠，對環境無污染。

2， 閥板與閥桿為一體式結構，無焊接連接，閥板密封面為球面，板面形狀為“X”型薄板結構，確保低扭矩，高CV值。

3， 閥體為分體式結構，上下體連接面有定位卡槽，確保閥軸孔上下同心。

4， 閥桿上有應力卡槽，起到過載保護的作用，為防吹出設計，安全可靠。

5， 閥體材料為WCB碳鋼，閥板和閥桿的材料為雙向不銹鋼，即使閥板包覆層PFA意外破損，閥門依然可以使用，提供二次安全保障。

6， 密封結構設計，符合TA-Luft VDI 2440，ISO 15848標準要求，適用于有毒及高腐蝕性化學介質。

7， 可選防靜電式設計結構。







InterApp氣動蝶閥為橡膠全包覆式蝶閥，低扭距高耐壓雙面持壓設計，完全隔絕閥體及閥軸接觸流體，閥瓣與閥軸無銷式設計，方便維修與拆換，并于閥軸內部置入特殊防止卡死之自潤性軸承，杜絕了一般蝶閥無法關閉現象的問題，因閥座橡膠原料加入特殊配方，降低了40%橡膠老化速率，增加蝶閥的使用壽命，其適用溫度最高可達≦204℃，閥門設計型式有夾式、多耳式以及法蘭式，多適用于水、冷卻水、氣體、粉末等管道上作調節流量和關閉管路流體的作用，應用于空調、造船、石化、消防、海水、排煙脫硫等等相關系統，配合不同系統應用需求，提供多樣化之材質選擇，供客戶選購參考。

主要特點：



1.InterApp公司所提供的中線型90°迴轉閥系列,為橡膠全包覆式蝶閥。



2.低扭距高耐壓雙面持壓設計，完全隔絕閥體及閥軸接觸流體。閥瓣與閥軸無銷式設計，方便維修與拆換，并于閥軸內部置入特殊防止卡死之自潤性軸承，杜絕了一般蝶閥無法關閉現象的問題，其開關循環壽命可達50,000次以上的可能。



3.閥軸構造：



閥軸是以一個特殊的”Q”型設計裝置于閥體內。閥門尺寸為DN350mm以下時，則在本體與蝶片間的閥軸可在不使用任何特殊工具下移除掉。



＊除非您需拆解閥門，否則請不要將碟片轉至135度的位置。



4.閥門設計分別為對夾式、多耳式及法蘭式等三種型式，這適用于水、冷卻水、氣體及粉末等管線，可用來調節及關閉流體的流動。應用范圍為空調、造船、石化、消防、海水、排煙脫硫等相關系統。



5.閥體強度設計符合API 609、ASME B16.34及ISO 5208之相關使用規定
