意大利BUROCCO布魯克 VR S800 - DN100 - PN16調節閥規格介紹



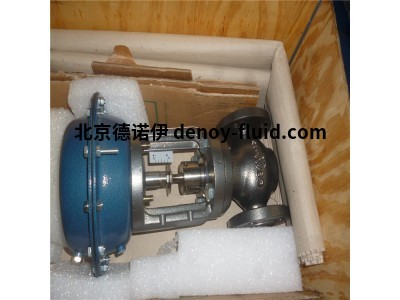

800系列控制閥



技術數據



尺寸（DN）DN 15  -  100

壓力等級PN16，PN40

連接法蘭UNI / DIN PN16，PN40

型號密封軟（VI級），金屬（IV級 -  V級）

特征等百分比（eqp％）

動作氣動隔膜（最大供應3 bar）

溫度-20至+ 205℃





Burocco 800系列控制閥門采用雙通球形閥體及螺栓固定式閥座，底部用于檢查，更換閥塞（反向型）。閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備中的調節。



選項

特征線性

?金屬密封

?法蘭鉆孔ANSI 150，（面對面）和額定UNI / DIN

?全不銹鋼執行器，適用于腐蝕性環境

?三通（混合或轉向）閥門（見手冊803）

?低噪音

?行程限制器

?手輪用于緊急操作

?閥門定位器

?限位開關

?位置反饋

?Airset

?電動直線執行器（230 V AC，24 V AC / DC）





物料

閥體：球墨鑄鐵GGG 40（PN16）碳鋼ASTM A216WCB  不銹鋼ASTM CF8M

修剪（插頭座）：316L / 17-4PH / 316L +司太立/哈氏合金/蒙乃爾合金

干：316L /哈氏合金/蒙乃爾合金

填料：PTFE，PTFE +'OR'FPM，特殊

車身墊圈：FASIT 400，SIL C4500，PTFE，特殊

執行器：FOR（環氧清漆），不銹鋼

軛：GGG40（環氧清漆），不銹鋼





工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

-3V-分流/合流閥



尺寸

-DN15-DN100₍₁₎



壓力等級

-PN16-PN40



閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

-碳鋼 ASTM A216 WCB （環氧清漆)PN40

-不銹鋼 AISI316 PN40



閥座

-AISI316L不銹鋼



-連接方式

-法蘭 PN16，PN40₍₂₎

-凸面（RF）UNI2229



閥蓋

-符合ASTMA105、AISI420、AISI316鋼標準



閥塞

-等百分比、線性、V型端、小流量、在導向件控制下進入上部。

-AISI 316L 帶PTFE-PTFE/GG閥塞（軟質密封）

-AISI 316L帶高性能聚合物閥塞(HPP)

-AISI 316(金屬密封)



自調節填料箱

-STD-PTFE “V”形環+石墨環

-HTS-PTFE “V”形環+增強石墨環

-LTS-純PTFE “V”形環

閥殼

-球墨鑄鐵 GS 400-12(環氧清漆)



伺服控制器

-采用雙向氣動膜片（最大 2.5bar），采用FE沖壓板(環氧清漆)

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-標配設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。



壓差

見技術規格表



密封等級

-符合UNI EN1349標準的規定

-軟密封 VI級

-金屬密封 IV級



工作溫度

-采用球墨鑄鐵閥體的閥門：低溫-5℃，高溫180℃；

-采用WCB鋼閥體的閥門:低溫-5℃，高溫200℃

-采用AISI316 鋼閥體的閥門：低溫-20℃，高溫200℃

應用：

803系列控制閥門采用螺栓固定閥座式球形閥體與焊接閥座式三通。V型端口閥塞在導向件控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備的調節。

800/803系列控制閥可控制多種流體：蒸汽、過熱水、非爆炸性氣體、腐蝕性液體等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域。



注釋

（1）根據客戶要求，可提供更大或者小流量的閥門

（2）根據客戶要求，可提供其他類型的連接方式



800系列控制閥采用雙通球形閥體及螺栓固定，底部用于檢查，更換閥塞（反向型）。閥塞在導向件控制下進入上部，且自調節式填料箱不需要維護，這類閥門尤其適用于中小工廠的調節。

803系列控制閥門采用螺栓固定閥座形式球形閥體與焊接閥座式三通。V型端口閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護，這類閥門yo切適用于中小設備的調節。



按照所控制流體壓力選定伺服控制器規格，然后加上該值計算閥門的總尺寸

閥門正確選型必須的數據

工作流體

比重/密度

流體溫度℃

閥門上游壓力

壓差

最大流量（Q）

流量系數（CV/KV）

規格（DN）

標稱壓力（PN）

閥體形狀（2-3通）

閥體材料：

閥門動作（NC-NA）

閥塞規格



填料箱技術規格

1.       標準填料箱（STD）:由采用PTFE填料的V形環+石墨環與帶密封的上部導向件組成。與軟質密封閥塞組合使用時，最高工作溫度可達180℃

2.       高溫填料箱（HTS）：由采用PTFE填料的V形環與采用加強型石墨填料的石墨環組成，與金屬密封閥塞或者高性能聚合物組合使用時，最高工作溫度可達200℃

3.       低溫填料箱（LTS）：由采用PTFE填料的V形環（增加數量）+石墨環與帶密封的上部導向件組成。與軟質密封閥塞組合使用時，工作溫度范圍在-20℃-180℃之間，適用于通過與石墨不兼容的流體。



?





閥塞

1.       線性閥塞，這種閥塞可確保閥桿行程與流量之間為線性關系，進而使流量與閥門開度之間也為線性關系。當工作壓差沒有明顯變化或者在流量變化有限的工藝過程下，可使用這種閥塞

2.       等百分比閥塞，如采用這種閥塞，閥門每次的打開行程增加量相同時，流量增加百分比將保持恒定；在相同壓差小行程增加10%，流量通常為閥門變化前流量的50%。這樣，在閥門打開的后半程中，閥門幾乎可以通過各種流量 在流量或者壓差變化明顯的情況下可采用這種閥塞。

3.       V型端口閥塞，采用這種類型的閥塞，可在線性與等分比曲線之間獲得一條最佳特性曲線。由于這種閥塞具有延伸部分，可確保導引行程而不會引起振動，因此主要用于三通類型的閥門。

4.       小流量閥塞，對于此類型小流量閥塞，我們可以提供三種特性的閥塞，線性柱銷，單鍵與雙鍵等百分比型，流量系數在0.1-2之間，可用于微調與精調

選型對附件的要求：

在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。



控制閥填料箱的選擇通過閥門的流體特性、壓力及溫度決定。800/803系列控制閥采用三種填料箱。



控制閥的附件包括：

1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位；

2、閥位開關顯示閥門的上下限行程的工作位置；

3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置；

4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置；

5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門；

6、氣動繼動器使執行機構的動作加速，減少傳輸時間；

7、空氣過濾減壓閥用于凈化氣源、調節氣壓；

8、儲氣罐保證當氣源故障時，使無彈簧氣缸活塞執行機構能夠?qū)⒖刂崎y動作到故障安全位置。其大小取決于氣缸的大小、閥門動作時間的要求及閥門的工作條件等；

總之，附件的作用就在于使控制閥的功能更完善、更合理、更齊全。
