Formsprag Clutch離合器

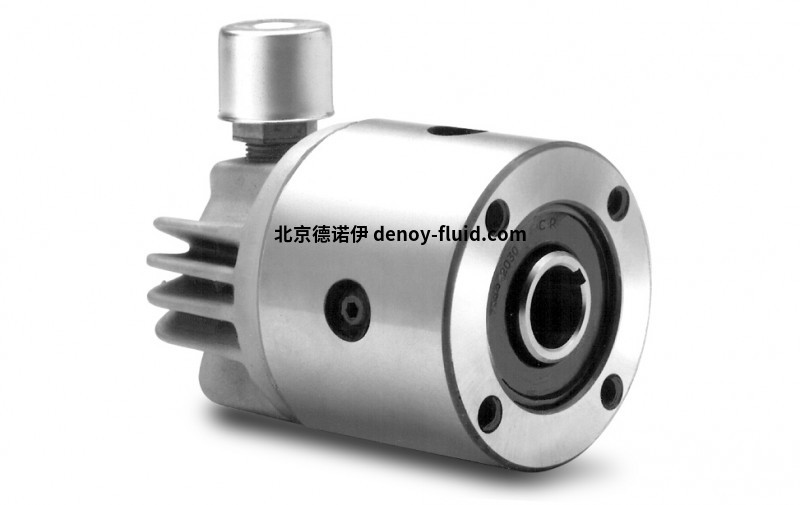

FHB 型是一種帶有內部密封球軸承的高速離心拋擲 (C/T) Sprag 型逆止器。
這種獨立的設計是完全免維護的。它不需要重新潤滑，不需要外部控制，也不需要調整。
它立即自動接合以防止任何反向軸旋轉。與競爭逆止器相比，F(xiàn)HB 型以更高的超速運行并保持更大的扭矩負載。
更大數量的扭矩傳輸 C/T Sprags 減少了逆止過程中的赫茲接觸應力，從而比鞋類設計更長的使用壽命。

FHB 逆止器安裝在通軸上，其內圈由鍵驅動，其整體外圈扭矩臂通過帶有固定反作用銷的間隙配合接口防止旋轉。
反作用銷還可用于對旋轉軸上的逆止器提供軸向約束。

FHB 型逆止器的典型用途包括傾斜輸送機、斗式提升機以及必須絕對防止旋轉軸反向旋轉的其他應用，如采礦、集料、物料搬運和其他行業中常見的情況。
該裝置的高速能力使該逆止器非常適合安裝在齒輪減速器的雙加長輸入軸上。
轉軸的超越速度應大于 400 RPM。

產品特點

FHB 型可直接與較舊的 FALK® BIF 型外部高速逆止器互換。

出廠時終生潤滑

環境工作溫度范圍為 -40°F (-40°C) 至 150°F (65°C)。



HFB ； VFB 系列離合器

水平風扇逆止器，垂直風扇逆止器

HFB 和 VFB 型是逆止離合器，旨在防止軸在具有高達 6.0 英寸的大軸直徑和低逆止扭矩要求的應用中反向旋轉。HFB 和 VFB 逆止器采用具有高內圈超越速度的 Sprag 離合器技術，由球軸承支撐并用整體唇形密封件保護。離合器外殼通過扭矩臂防止旋轉，并安裝在帶有鎖定環的短軸上，以便于安裝。根據軸尺寸和扭矩要求選擇離合器。



產品特點

0 至 2,000 RPM 的寬速度范圍

1 .0 至 6 .0 英寸的寬孔徑范圍

248 至 483 lb .ft 的寬扭矩范圍。(337 到 656 牛米)

1.8 lb.in. 的低阻力矩 (20 牛厘米)

易于安裝，僅需要 1 .125 英寸的軸嚙合

終生潤滑 – 無需定期維護

有庫存的粗孔套件

自動停止風銑

提高電機和皮帶的使用壽命

緊湊的設計，軸端外不到 2 .0 英寸

唇形密封逆止器可在惡劣環境中延長使用壽命

-4°F (-20°C) 至 212°F (+100°C) 的寬溫度工作范圍

自驅動 – 無需電源或?qū)嵱贸绦蚣纯蛇\行

軸安裝設計經過 200% 以上的測試 • 正在申請專利

可拆卸扭力臂

可選涂層

安裝時無需軸鍵座

通過 個夾緊螺栓設計輕松安裝
