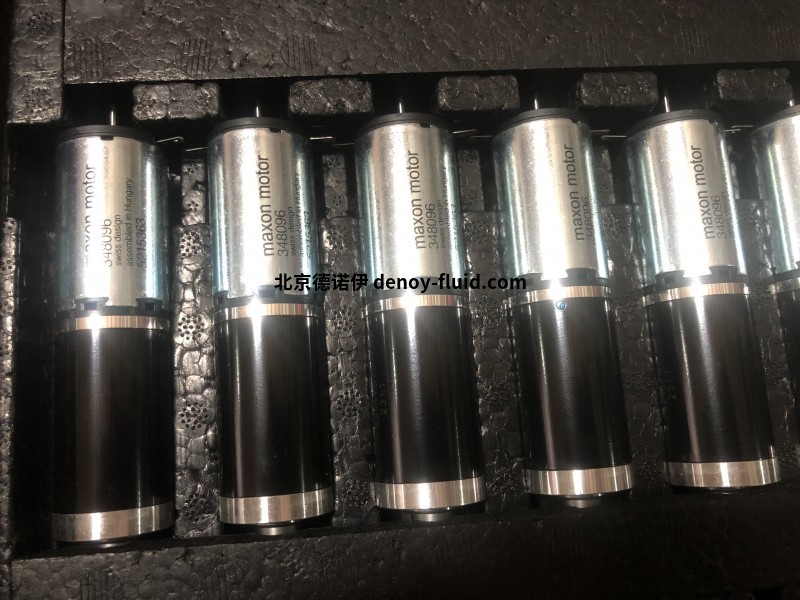

Maxon motor直流電機DCX 6 M 的應用參數

一、Maxon  motor有刷直流電機

Maxon  motor maxon DC 電機是高品質的直流電機，配備強大的永磁體。電機的核心部件是無鐵芯轉子。這意味著可用于緊湊、強大的低慣性驅動器。由于轉動慣量低，直流電機具有非常高的加速度。模塊化的 A-max 和 RE-max 程序以吸引力的價格提供了無數的選擇和性能。



Maxon  motor DCX 程序

maxon DCX 電機提供的功率密度（每體積扭矩）和絕對安靜的運行。堅固的工程設計與全球?qū)＠臒o鐵芯繞組相結合，使 DCX 電機成為幾乎適用于所有應用場景的高動態驅動器。

DCX 6 M可用作帶有滾珠軸承或燒結軸承的小型驅動器。



Maxon  motor  DCX 6 M Ø6 mm，貴金屬刷，滾珠軸承

Maxon  motor  DCX 6 M參數：

功率密度高，效率高，運行平穩，可在線配置。配置 Ø 6 – 35 mm 的尺寸。在貴金屬或石墨刷、滾珠或燒結軸承等之間進行選擇。

標稱電壓值

標稱電壓 1.5V

空載速度 17200轉

空載電流 36.2 毫安

標稱速度 4950轉

額定扭矩（max連續扭矩） 0.309 毫牛·米

標稱電流（max持續電流） 0.425 安

堵轉轉矩 0.453 毫牛·米

失速電流 0.581 安

效率 58 %

Maxon  motor  DCX 6 M特征

終端電阻 2.58Ω

終端電感 0.0079 mH

扭矩常數 0.779 mNm/A

速度常數 12300轉/V

速度/扭矩梯度 40600 轉/mNm

機械時間常數 7.06 毫秒

轉子慣量 0.0166 gcm²



241419

270380

279120

348096

348145

379850

403112 mmc

500733

539364

B7B9050944E4

B7B9050954BF

B7BA611BFD07

三、Maxon motor應用于：
