德國DICKOW PUMPEN離心泵 HZ型
產品應用：
油罐車
工業和市政供水
在增壓系統中
用于凝析油生產
作為鍋爐給水泵、燃料泵和許多其他應用
1、HZ
HZ型是帶軸封的單級或多級離心泵。
為實現低 NPSH 值，吸入支架設計為入口螺旋，吸入側葉輪具有更大的入口橫截面。
軸向推力補償通過泄壓孔和節流間隙進行，吸入和壓力側的耐磨環是標準配置。泵軸的軸承采用圓柱滾珠軸承和雙面角接觸滾珠軸承。
泵可以在左右旋轉方向上運行。
吸嘴的橫向布置可作為變體提供。
Q大值： 600 立方米/小時**
大高度： 500 米**
工作壓力： 16 bar*
溫度： 200°C*
大轉速： 3500 min−1
墊片/機械密封： 機械密封
安裝方式： 臥式
自吸： 無
軸承： 滾動軸承、滑動軸承、產品側滑動軸承
潤滑： 油脂
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：[email protected] |
 |
 |
材料： 雙相、鎳基、球墨鑄鐵/鑄鋼、奧氏體鋼
標準： ISO 5199
防爆： 2 類/1 區
2、HZAR
HZAR 型是符合 API 610 的 BB4 型單級或多級離心泵，帶有軸向吸入口。
為實現極低的 NPSH 值，吸油臺設計有軸向入口，吸入側葉輪具有擴大的入口橫截面。
軸向推力補償通過泄壓孔和節氣門間隙進行，而運行和開口環是進氣側和排氣側的標準配置。泵軸的軸承采用圓柱滾子軸承和角接觸球軸承副。
兩側設有可更換的軸承密封圈。
通過金屬對金屬設計的異形密封環對大氣進行密封。
密封腔的設計可安裝符合 API 682 的機械密封。
Q 大值： 600 立方米/小時**
大高度： 500 米**
工作壓力： 40 bar*
溫度： 200°C*
大轉速： 3500 min−1
墊片/機械密封： 機械密封
安裝方式： 臥式
自吸： 無
軸承： 滾動軸承、滑動軸承、產品側滑動軸承
潤滑： 油
材料： 雙相、鎳基、奧氏體鋼
標準： API 610、ISO 5199
防爆： 2 類/1 區

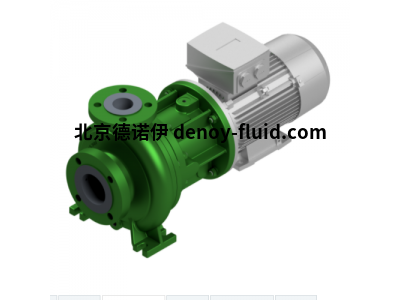

3、HZMB
HZMB 型是單級或多級離心泵，帶有磁力偶合器和軸向吸入口。
泵有一個永磁聯軸器，外殼將流體密封到外部。內部循環電流消散由渦流損耗產生的熱量。
泵軸的軸承采用 SiC 滑動軸承。吸力側和壓力側存在磨損環。
軸向推力補償由一個雙面泄壓盤完成，其排放腔受到泵的壓力側和第一級壓力的作用。
驅動電機的直接安裝消除了額外的軸承和機械聯軸器。
MAX大值： 600 立方米/小時**
MAX大高度： 500 米**
工作壓力： 16 bar*
溫度： 200°C*
4、HZSA
HZSA 型是帶有軸封和氣體輸送級的單級或多級離心泵。
氣體輸送機的工作原理是側通道泵。在氣體生產中，通過增加側通道階段的壓力來實現液相中的氣體返回。
為實現*低的 NPSH 值，吸油臺設計有軸向入口，吸入側葉輪具有擴大的入口橫截面。
軸向推力補償通過泄壓孔和節流間隙進行，吸入和壓力側的耐磨環是標準配置。泵軸安裝在雙列角接觸球軸承和 SiC 滑動軸承中
應用：
深罐灌裝
儲罐
用于清空油罐車
在機場的消火栓系統中
在機場油罐車和許多其他應用中
HZA
符合 ISO 5199 標準的單級或多級離心泵，帶軸封
HZM
符合 ISO 15783 標準的單級或多級離心泵，帶磁力聯軸器
HZMR
符合 API 685 的單級或多級離心泵，帶磁力聯軸器
HZS
帶軸封的自吸單級或多級離心泵（潤滑：油脂）
HZSM
帶磁耦合的自吸單級或多級離心泵
HZSMAR
符合 API 685 的單級或多級離心泵，帶磁力聯軸器和葉輪級
HZSMR
帶磁耦合的自吸單級或多級離心泵
HZV
帶軸封的單級或多級潛水離心泵
