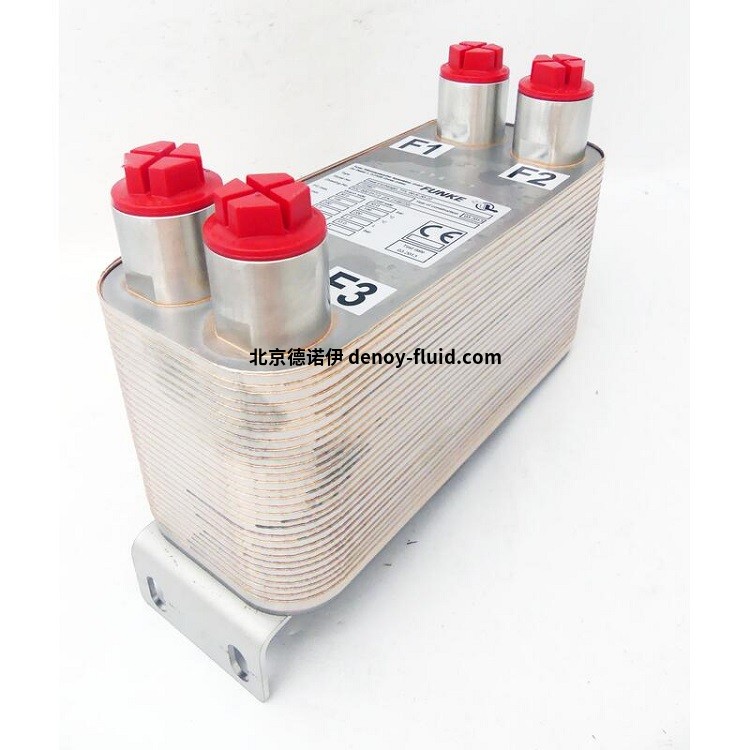

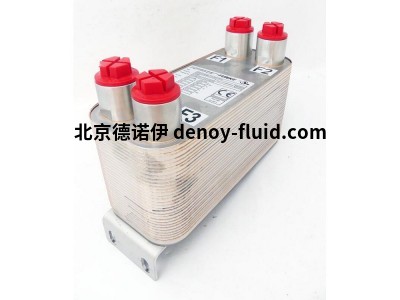

FUNKE TPL系列釬焊板式換熱器特征

FUNKE TPL系列釬焊板式換熱器特征

  FUNKE是換熱器的開發商和制造商。FUNKE可以為廣泛的領域和幾乎所有應用提供熱力學設計的解決方案。FUNKE為制藥和食品加工行業制造符合 FDA 標準的安全熱交換器和無菌設備。 Funke釬焊板式換熱器分為TPL、GPL 和 GPLK 系列實現了高傳熱性能和低壓力損失。壓花不銹鋼板的熱力學優化波紋以及特殊的 FUNKE 插入湍流板 (TPL)，即使在低體積流量下也能產生高湍流。這允許極其有效地利用可用的熱交換面積，從而實現熱傳遞。還產生強大的自清潔效果，大大減少了長時間的停機時間和維護成本。FUNKE 釬焊板式換熱器可以在高壓和高溫下運行，并以其緊湊的設計脫穎而出。



  FUNKE TPL 釬焊板式換熱器專為冷卻液壓油和機油等應用而開發，也適合和部署在機械和工廠工程中的其他應用過程中。FUNKE TPL 系列釬焊板式換熱器滿足該領域在可靠性和熱力學效率方面的高要求——并且可以極其靈活地設計！

通過對角介質流以及插入流動間隙的特殊湍流板實現了極高的傳熱性能，該技術由 FUNKE開發和生產。FUNKE TPL 系列釬焊板式換熱器的模塊化設計，每個單獨的流道都可以適應特定的應用。FUNKE TPL 的另一個優點是其高彈性，因?yàn)榕c傳統釬焊板式換熱器中使用的點焊相比，表面焊接可以在應力下實現更高的安全水平。例如，由于FUNKE TPL 的表面焊接，熱交換器中由壓力或溫度差異引起的應力條件可以明顯地吸收。FUNKE TPL 可以普遍用于不同的媒體。FUNKE TPL 的高熱傳遞，小尺寸和低空間要求可用于粘度較高的介質。可選的加長端板也有助于安裝已經非常緊湊的裝置。



FUNKE TPL系列釬焊板式換熱器技術參數：

每板換熱面積：0.035-0.286平方米

運營壓力：36 巴

工作溫度：+200°C

[材料]

焊料：銅99.9% (TPL)

焊料：不銹鋼100%(TPLB)



FUNKE型號：

FUNKE FP14-161-1-NH

FUNKE FP14-161-1-NH

FUNKE FP04-63-1-NH

FUNKE FP16-39-1-NH

FUNKE FP16-59-1-NH

FUNKE  HP08-81-1-NH

FUNKE FP08-43-1-V/N

FUNKE FP14-67-1-N

FUNKE FP20-99-1-N

FUNKE TPL00-K-6-22

FUNKE TPL00-K-8-22

FUNKE FP41-27-1-V/N

FUNKE FP31-33-1-V/N

FUNKE TPL00-K-38-22

FUNKE BCF303-B33-4

FUNKE TPL01-L-14-11

FUNKE TPL 00-L-30-22

FUNKE TPL00-K-4-22
