意大利Settima泵SMT8B系列

張文婧 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：[email protected]

一、Settima公司簡介

settima Meccanica成立于1978年，其目標是生產用于電梯行業的高科技三螺桿泵，能夠最大程度地減少液壓回路中的噪聲排放和脈動。隨著時間的流逝，我們對客戶需求的持續關注使我們獲得了各個領域的經驗，成為了我們的產品組合和無噪音泵（適用于低壓和高壓應用）的領先制造商。

二、Settima產品展示

Settima CONTINUUM®泵

Settima 螺桿泵

Settima 螺桿泵SAE / NEMA

Settima API 676泵

Settima電機組



三、Continuum® 液壓泵型號及特點

1、continuum®

2、2VHL continuum®

3、shhark®



1、continuum®泵特點：

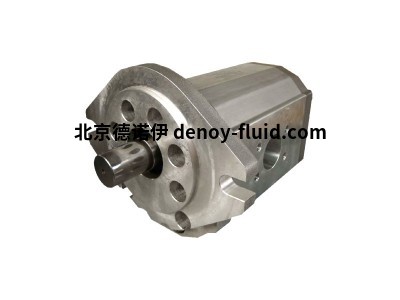

世界上第一臺無噪音螺旋轉子泵由 Settima Meccanica 發明、獲得專利及生產。Continuum® 是齒輪和葉片泵的無噪音替代解決方案代表。特別適用于高壓應用

工業世界的一個最重要的要求就是創造更好的工作環境，同時提高效率、降低生產成本并為員工創造更好的生活品質。毋庸置疑，降低作業噪音是為了實現這些目標。



液壓泵，尤其是用于高壓應用的液壓泵，會發出一定程度的噪音和/或振動，這對于現有和新的特殊應用是不可接受的。這就是 Settima 設計出無噪音泵技術（消除了聲發射和振動）的原因。

影響液壓設備噪音排放的參數：

- 汽蝕，

- 齒輪齒之間被困流體的壓力峰值上升，

- 波紋或流體脈動。

Continuum® - 無噪音螺旋轉子泵 - 憑借全新的精密設計和制造，消除了噪音的根本來源。



無噪音 CONTINUUM® 技術

與傳統齒輪泵不同，獲得專利的 Continuum® 螺旋轉子輪廓不會捕獲任何流體體積，從而實現溫和的流體傳輸并顯著減少脈動。



CONTINUUM® 泵主要優點

- 無振動

- 特殊的轉子輪廓可避免油封

- 無噪音 - 與標準齒輪和葉片泵相比，噪音平均降低 15dB (A)

- 極低的振動和脈動

- 適用于各種轉速（高達 6,500 RPM）的極高效率

- 在變速（即使是轉速急劇變化的情況）時具有非常穩定和一致的性能

- 最高工作壓力可達 300 bar

- 排量變化范圍可從 2.0 到 300 cc/rev

- 可與標準齒輪泵互換



CONTINUUM® 泵應用領域

液壓動力

潤滑

液壓油頂升



科技

高壓應用

粘度高



市場

電梯和升降機

垃圾車

農用機器

能源與動力

物料搬運

電動/混合動力汽車

注塑生產

采礦業

卡車液壓系統

機床

壓縮機和旋轉設備



2、2VHL continuum®泵的特點



采用 Continuum® 技術的靜音流體輸送泵。 由 SETTIMA Meccanica 公司設計和生產的一種獲得專利產品

2VHL Continuum® 輸送泵設計用于輸送各種流體，工作時無噪音。簡而言之，流體輸送完全靜音。2VHL Continuum® 輸送泵的轉子采用創新的 Continuum® 技術設計，這代表了靜音、流暢、節能和高性能。



2VHL Continuum® 輸送泵采用標準灰鑄鐵外殼和高強度淬硬鋼螺旋轉子，經過特殊設計和測試，可處理各種粘度的流體，適用于各種工作溫度。它們是風力渦輪機真正的輸送泵替代解決方案。



主要技術特點：

- 使用壽命長，也適用于要求嚴苛的應用

- 可以處理粘度非常高的流體

- 適用溫度：最低 -25℃ 最高 +150℃

- 壓力：高達 25 bar(峰值 40 bar)

- 高容積效率

- 在極低轉速下也能實現高效率

- 可與其他常用泵互換



應用領域

潤滑



科技

粘度高



市場

能源與動力



3、shhark®泵的特點



四、Settima 螺桿泵型號及特點



1、SMT8B系列

2、SMT16B系列

3、SMT系列

4、FOTP系列

5、SFO系列

6、SM系列

1、SMT8B系列的特點

小型螺桿泵，適用于低壓冷卻和過濾，最高壓力為 15 bar

SMT8B 三螺桿泵專為重型冷卻和過濾應用而設計。由于采用了極緊湊的設計，因而這款泵機可用于沒有空間使用傳統螺桿泵的應用場景。



SMT8B 泵用于工業和移動應用領域，適用于齒輪箱潤滑和潤滑油服務、動力組件冷卻、低壓過濾、再循環、水力 發電機和風力渦輪機。

應用領域

冷卻系統

過濾

科技

粘度低

市場

注塑生產

壓機

機床



2、SMT16B系列

干式和潛水式螺桿泵，適用于低壓、無噪音應用，最高壓力達 40 bar



SMT16B 泵是一款工業用三螺桿泵，適合低壓（最高 40 bar）下使用。SMT16B 泵是可靠且無噪音的解決方案，適用于需要長使用壽命和高流暢度流體流動的工業應用。SMT16B 泵是一款裝配于泵體內的灌液泵。泵體和螺桿的設計可避免產生任何軸向荷載。功能壓力在主螺桿的平衡活塞與周圍泵體之間形成容差。這會在螺桿上產生平衡水動力，同時潤滑和冷卻密封組件。抽出的流體以液壓方式傳輸移動側面螺桿所需的扭矩。這意味著螺桿旋轉過程中不會發生機械磨損。

通過采用先進的設計和高精度的螺桿制造工藝，確保其噪音和脈動極小。



三螺桿的幾何形狀和高精度加工工藝形成密封腔。在螺桿旋轉過程中，主螺桿形成空腔，它容納水流并平穩地將水流按軸向從入口排出至出口端口。SMT16B 泵可配內置或外置式泄壓安全閥。
