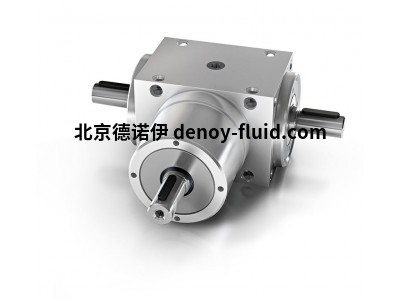

德國微型螺旋錐齒輪箱Nidec Graessner

防護等級：IP 64

c 每小時最多 1000 次循環，否則請聯系我們

d 在減速器使用壽命期間允許最大 1000 次

e 遵守允許的工作溫度

f 在輸出端負載為 2%

g 轉速 n = 400 rpm 時在軸中間的作用點

輸出扭矩 輸出扭矩 平移 i

比率 i 縮寫 縮寫。單位 單位 P27 P33 P45

額定扭矩 i=1:1 T2N Nm 3.5 5 16

最大加速扭矩 最大加速度 c T2B Nm 5 7.5 25

緊急停止扭矩 d T2Not Nm 7 10 32

額定扭矩 i=1.5:1 T2N Nm 2.2 3.2 11

最大加速扭矩 最大加速度 c T2B Nm 3.3 4.8 16.5

緊急停止扭矩 d T2Not Nm 4.4 6.4 22

額定扭矩 i=2:1 T2N Nm 2.3 8.5

最大加速扭矩 最大加速度 c T2B Nm 3.5 13

緊急停止扭矩 d T2Not Nm 4.6 17

額定扭矩 i=3:1 T2N Nm 1.5 6.5

最大加速扭矩 最大加速度 c T2B Nm 2 10

急停扭矩 d T2Not Nm 3 13

額定扭矩 i=4:1 T2N Nm 1.3 5

最大加速扭矩 最大加速度 c T2B Nm 2 7.5

急停扭矩 d T2Not Nm 2.6 10

驅動器的最大速度 最大輸入速度 e i= 1:1 n1max min-1 7500 7500 7500

輸出側的扭轉側隙 f nom 標準 jt arcmin ≤ 18 ≤ 18 ≤ 18

許用徑向力 許用徑向載荷 g F1Rmax N 120 160 320

F2Rmax N 150 200 400

許用軸向力 許用軸向載荷 g F1Amax N 60 80 160

F2A 最大 N 75 100 200

滿載效率 大負載效率 ? % > 98 > 98 > 98

1500 rpm 時的運行噪音，部分負載

1500 rpm 時的運行噪音，部分負載 LpA db(A) ≤ 70 ≤ 70 ≤ 70

重量約米公斤 0.16 0.22 0.55

使用壽命 Lh h > 15000 > 15000 > 15000
