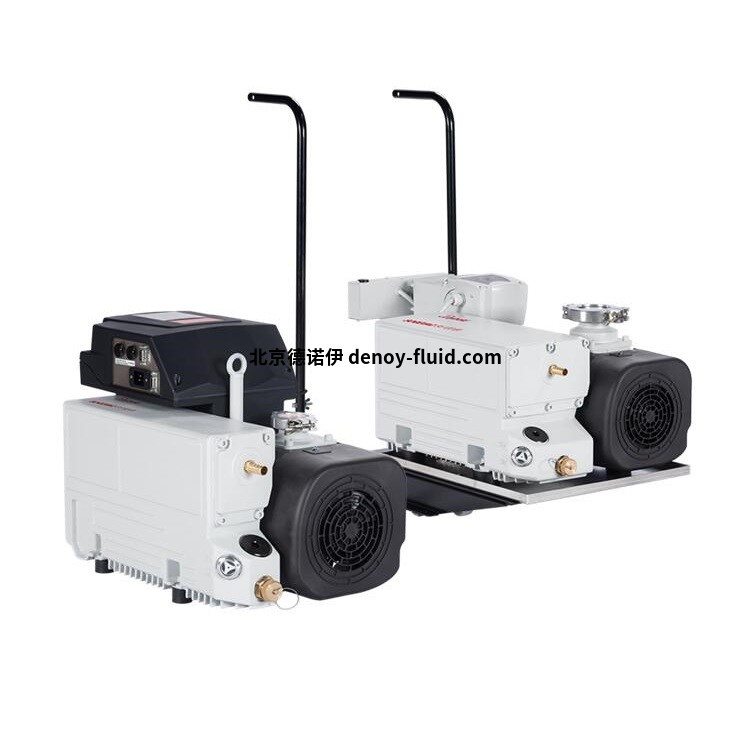

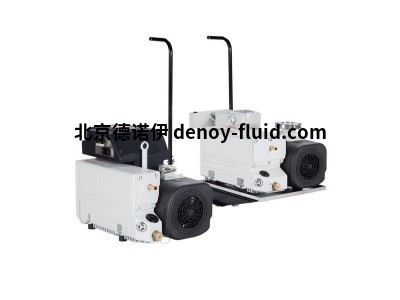

Leybold SV 16 DI旋片泵

Leybold SV 16 DI旋片泵

  萊寶Leybold可以提供創新真空泵、組件、標準化和完全定制的真空解決方案和服務。近170年來，萊寶Leybold一直在提供真空泵、系統、配件、服務和量身定制的真空解決方案。



Leybold SOGEVAC BI系列旋片泵

  Leybold SOGEVAC BI系列旋片泵因其壓力、高抽速和單相驅動而成為分析應用油封旋片泵。Leybold SOGEVAC BI系列旋片泵的可靠性、低噪音和免維護操作對于抽速范圍在 16 至 147 m 3 /h 的質譜分析等應用來說是一個優勢。OEM可提供針對各種分析儀器的定制變體。

  Leybold SOGEVAC BI系列旋片泵轉子具有三個葉片在其中滑動的槽，偏心安裝在泵缸（定子）中。葉片將內部空間分成三個腔室。這些腔室的體積隨轉子的旋轉而變化。吸入進氣室的氣體被壓縮，然后通過排氣閥排出。注入進油腔的油保證了泵的氣密性、潤滑性和冷卻性。進入油底殼時被壓縮氣體拖走，并在重力作用下粗略分離。然后在排氣過濾器中進行精細分離，油損失低于 1 ppm，這是行業的基準。

  Leybold SOGEVAC BI系列旋片泵入口法蘭處配備了一個防倒吸閥，可避免在泵停止時油回流到入口管線，并配有一個氣鎮，用于泵送可冷凝蒸汽并提供必要的油。

  Leybold SOGEVAC BI系列旋片泵運輸時，外包裝配有防震指示器，確保無損壞交付。



Leybold SOGEVAC BI系列旋片泵優勢：

LC 或 GC MS 的維護時間長達 24,000 小時

集成式油回收系統和防吸回閥

噪音低

集成潤滑，無需外部管道

符合 EN 61010-1 的具有過載保護的不同單相驅動器

緊湊流暢的設計，占用空間小



Leybold SOGEVAC BI系列旋片泵應用：

分析儀器

質譜

液相色譜 (LC)

氣相色譜 (GC)



Leybold SV 16 DI旋片泵參數：

抽速 50 Hz： 15立方米/小時

耐水蒸氣氣鎮標準 50 Hz：15毫巴

水蒸氣容量氣鎮標準 50 Hz：0.05升/小時

電機額定功率 50 Hz：  0.75千瓦

噪音水平50 Hz 3ph-1ph：59分貝(A)

轉子速度50 Hz ：1500rpm

油量：2升

重量：25公斤

尺寸：長440x寬267x高259毫米

法蘭：25KF



Leybold SV28 BI旋片泵參數：

抽速 50 Hz： 23立方米/小時

耐水蒸氣氣鎮標準 50 Hz：15毫巴

水蒸氣容量氣鎮標準 50 Hz：0.07升/小時

電機額定功率 50 Hz：0,55/0,9千瓦

噪音水平50 Hz 3ph-1ph：54-57分貝(A)

轉子速度50 Hz ：1500rpm

油量：1.5升

重量：37公斤

尺寸：長423x寬258x高301毫米

法蘭：25KF



Leybold SV40 BI旋片泵參數：

抽速 50 Hz： 40立方米/小時

耐水蒸氣氣鎮標準 50 Hz：10毫巴

水蒸氣容量氣鎮標準 50 Hz：0,28升/小時

電機額定功率 50 Hz：1,3千瓦

噪音水平50 Hz 3ph-1ph：60分貝(A)

轉子速度50 Hz ：1500rpm

油量：1.5升

重量：43公斤

尺寸：長551x寬325x高340毫米

法蘭：25 KF / 40 KF



Leybold 實例型號：

Leybold SV 16 DI

Leybold SV28 BI

Leybold SV40 BI

Leybold SV40 BI FC

Leybold SV 65 BI FC

Leybold SV120 BI FC
