德國 Witt & Sohn 離心風機 SRZ系列（超高壓）

產品分類

Witt & Sohn 離心風機

Witt & Sohn 軸流風機

Witt & Sohn Banana Jet®風機

Witt & Sohn 噴氣式風扇



WITT&SOHN主要型號：

N6、N8、M8、X8、Y8、Y12、NR8、MR8、RNN6、RNN8、RNSK6、RNNS6、RNZ8、RSZ10、RSZ10A、RSZ10B、RSZ12、RNZ12、CPA-1D、CPA-2D、CA-1D、CA-2D



產品介紹

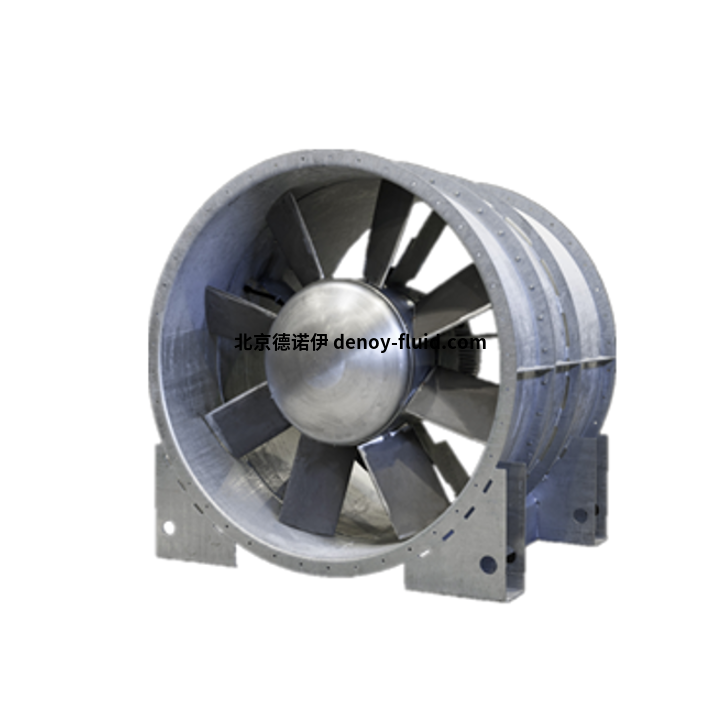

Witt & Sohn 軸流風機

生產說明

多種葉輪類型的出口位置、外殼幾何形狀、外殼厚度和材料可供選擇。以下是標準產品范圍的說明；非常靈活的生產也可以滿足特殊要求。

標準配件

異形進氣口

防火閥

保護格柵

蘑菇頭罩

水平/垂直位置的腳

減振器

噴氣整流罩

靈活連接

反向法蘭

消音器

可變進氣葉片

風扇的具體設計主要取決于將使用的安裝。除了壓力、體積流量和溫度等物理特性外，運行條件??和安裝位置也很重要（參考 DIN 24 163 以獲得風扇規格輸入?yún)?shù)的完整說明）。

實際風扇尺寸主要由所使用的電機和附件決定。

我們的軸流風機系列以大量不同的標準設計而著稱。不同的葉輪輪轂直徑比使我們能夠滿足大多數類型安裝的非常大范圍的體積流量/壓力組合。

快速選擇圖表/諾模圖表和我們的尺寸表概述了最常用的軸流風機。除了所示的標準風機，我們還生產大量特殊設計的風機，

例如防爆風機、泵房風機、防震風機、排煙風機、射流風機等。如有特殊風機需求，請咨詢。

風扇選擇圖可以讓您快速選擇通常在 50 Hz 下使用的軸流風扇。他們提供風扇類型、尺寸、電機極數、軸功率和聲功率。

下面簡要介紹我們的軸流風機外殼設計。

入口尺寸 250 和 3550 毫米

套管厚度 1,5 bis 20 毫米

葉輪類型 P、N、M、X、Y（可調間距）

電機機架尺寸 63 和 710（0.1 千瓦和 2.0 兆瓦）

驅動器類型 聯軸器、皮帶或直接驅動

職位 根據 Eurovent 的 A、AU、AD、B、BD、BU

套管形式 短/長套管，外擺帶/不帶異形入口

表面處理 底漆、飾面、熱浸鍍鋅，應要求提供

材料

葉輪 耐腐蝕鑄鋁、鋼、特殊材料

套管 鋼、鋁、特殊合金

特殊設計 防火、耐高溫、防震，按要求

設計

軸流風機的設計由機殼長度、風機直徑（內部尺寸）、機殼厚度、電機/接線盒設計和附件來描述。

我們所有的軸流風機都可以作為標準配置提供 2 到 10 毫米的外殼蓋和 250 毫米到 2800 毫米的直徑。

風扇的應用和位置決定了小工具。例如，2 至 4 毫米用于普通工業安裝，船舶甲板下 3 至 6 毫米和甲板以上 8 至 10 毫米或重型工業應用。



Witt & Sohn 離心風機

生產說明

各種風機類型有多種出口位置、機殼幾何形狀、機殼厚度和材料可供選擇。以下是標準產品范圍的說明。非常靈活的生產也可以滿足特殊要求。

類別 說明

入口尺寸 63 和 2500 毫米

套管厚度 1,5 bis 20 毫米

套管類型 RNZ（低壓） LRZ（低壓） PRZ（中壓） MRZ（中壓） HRZ（高壓） SRZ（超高壓） TRZ（超高壓）

葉輪類型 每個外殼至少 6 種類型，包括粉塵葉輪

電機機架尺寸 63 到 450

驅動器類型   直接、耦合或皮帶驅動

材料    鋼、鋁、特殊合金

套管形式    短/長套管，外擺帶/不帶異形入口

出口位置    根據 Eurovent

特殊設計    防火、極端溫度、氣密、可去污、耐腐蝕、抗震、防震，根據要求

標準配件

異形進氣口

防火閥

保護格柵

蘑菇頭罩

減振器

噴氣整流罩

靈活連接

反向法蘭

消音器

可變進氣葉片

絕緣

隔音罩

監測儀器

我們的離心風機系列經過開發，可以通過直接驅動風機實現體積流量和壓力的大多數組合。由于風扇系列基于模塊化系統，因此大多數風扇可以由標準組件制造。這允許縮短通過時間和具有競爭力的價格。





Witt & Sohn 噴氣式風扇

產品描述

Witt & Sohn 作為領先的風機制造商之一，在過去 20 年中已成為隧道和地鐵通風系統的領先品牌之一。這是通過不斷發展實現的：

噴氣式風扇

用于新風送排模式的大型軸流風機

噴氣式風扇可作為

非對稱型，單方向高效開發

對稱型，在兩個方向上都具有部分可逆性（40%；60%；90%）。

標準噴氣風扇的推力從 35 N 到 3500 N 不等?？蓱?yīng)要求提供更高的值。消音器長度不同，幾乎可以達到所有要求的聲壓級。使用專門開發的葉輪（用鋼螺栓等鑄造），可以實現非常高的葉尖速度和非常高的溫度。

葉輪葉片和葉輪輪轂的 X 光檢查不是必需的，但可以根據客戶要求進行。

Witt & Sohn 的最新一代噴氣機風扇今天已經在搶奪 ERP EU-Ecodesign 2020 的前沿。這些新型射流風扇的效率極限約為 70%，明顯高于通常的市場效率水平。

射流風扇根據 ISO 13 350 進行測試，軸流風扇根據 ISO 5801 進行測試。此外，所有風扇在交付前都必須通過工廠常規測試。射流和軸流風機根據 EN 12 101-3 進行測試和認證。

噴氣風扇

尺寸：400 至 1800 毫米（可根據要求提供更大尺寸）

套管厚度：4 − 10 mm

葉輪類型：P、N、M、NR、MR（葉輪靜止時可調螺距）

設計

帶入口錐體（單向：GD 型/雙向：GDR 型）

帶入口錐體和消音器（單向：GT 型 / 雙向：GR 型）

材料

葉輪：

耐腐蝕鑄鋁或

鋼葉輪

套管：

鋼（S235JRG2，根據 EN 10 025）或

不銹鋼（1.4571 = X6CrNiMoTi17-12-2，1.4301 = X4CrNi18-10，根據 EN 10 088-2）

 消音器：

鋼（S235JRG2 / 穿孔板：不銹鋼 1.4571、1.4301）或

不銹鋼 (1.4571, 1.4301)

安裝結構（將適應相應的隧道剖面）：

鋼 (S235JRG2) 或

不銹鋼 (1.4571,1.4301,(1.4529))

表面處理：

噴漆（例如 2 組分環氧樹脂漆）

熱浸鍍鋅 + 噴漆（例如 2 組分環氧樹脂漆）

焊接鈍化（不銹鋼）

耐溫性

根據客戶要求（例如 250°C / 90 min.；200°C / 2h 等）

F200 符合 EN 12 101-3，MPA Braunschweig 認證

F300 符合 EN 12 101-3，MPA Braunschweig 認證

F400 符合 EN 12 101-3，MPA Braunschweig 認證

在我們自己的熱試驗室中，我們可以根據客戶的意愿進行各種熱試驗，通過 GL、TÜV 等認證。）

標準配件

Banana Jet®−設計（在相同的功耗下，隧道中的體積流量增加約 30%?。?/div>
