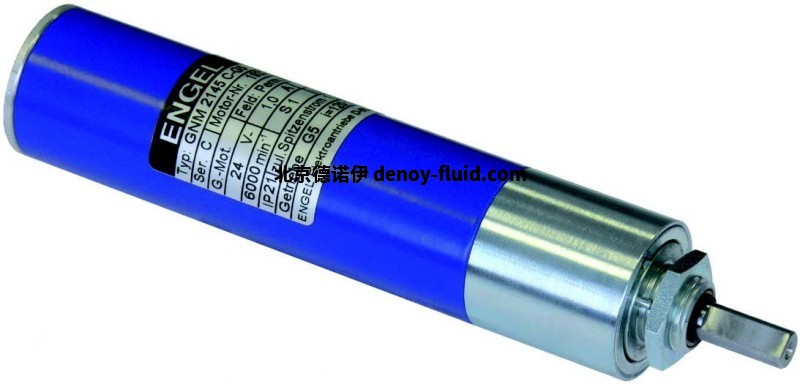

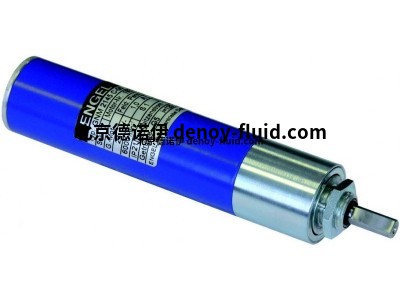

ENGEL德國進口極直流電機GNM2130C-G5
根據 VDE 0530 的公差。對于未根據 VDE 0530 指定的容差，± 10%。所有值僅適用于溫度范圍從 0 到 40 °C 的使用，并且不得超出，即使是很短的
高進
QQ：2850590589
手機：18518172469
電話：010-64717020-115
傳真：010-84786709-666
郵件：[email protected] |
 |
 |
時間，否則存在磁弱化的風險。所有數據均參照我們的免責聲明。
一般數據
額定速度 1600.0分鐘-1
標有電壓 24 V
額定電流 4.5 A
名義電源 85.0 W
操作模式 S1
保護程度 IP 54
旋轉方向 雷西貝爾
連接類型 曼泰萊通
類型 即時消息 B14
直徑 70.0 毫米
長度 168.0 mm
機械數據
大規模慣性時刻 0.133 · 10-3公斤2
名義扭矩 0.507 Nm
最大。 連續扭矩 0.57 Nm
開始扭矩 3.0 Nm
每個扭矩的速度變化 5.1 N-1厘米-1最小-1
機械時間恒定 7.2 ms
摩擦扭矩 0.05 Nm
轉子重量 0.77 kg
FR(允許徑向軸負載) 130.0
F一(允許軸承重) 52.0
電氣數據
武裝抵抗 0.72 Ω
錨感應 1.5 mH
終端電阻 0.83 Ω
電壓常數 13.0 min-1
扭矩常數 0.124 Nm/A
開始電流 27.0 A
最大峰值電流 34.0 A
電氣時間常數 1.8 ms
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F 分鐘
溫度上升而不冷卻 3.9 K/W
可選握制動器 B 2.4
標有電壓 24 V
額定電流 0.35 A
制動扭矩(電機軸) 0.8 納米
最大。 每小時切換號碼 2000.0 納米
德國ENGEL帶永磁場的刷 2 極直流電機GNM 5440E系列
用永磁場刷2極直流電機。刷架開口可以通過拆下蓋板訪問。用4個線程安裝法蘭(見繪圖)。
電機還配備了直流塔喬發電機和/或增量編碼器。
電機還配有設備插頭DIN 43650。
一般數據
額定速度 1600.0分鐘-1
標有電壓 24 V
額定電流 5.3 A
名義電源 95.0 W
操作模式 S1
保護程度 IP 54
旋轉方向 雷西貝爾
連接類型 曼泰萊通
類型 即時消息 B14
直徑 83.0 毫米
長度 167.0 毫米
機械數據
大規模慣性時刻 0.2 ·10-3公斤2
名義扭矩 0.567 納米
最大。 連續扭矩 0.59 納米
開始扭矩 3.2 毫米
每個扭矩的速度變化 5.2 N-1厘米-1最小-1
機械時間恒定 10.8毫秒
摩擦扭矩 0.06 納米
轉子重量 0.85 千克
FR(允許徑向軸負載) 140.0
F一(允許軸承重) 56.0
電氣數據
武裝抵抗 0.7 Ω
錨感應 2.2毫赫
終端電阻 0.75 Ω
電壓常數 12.34 分鐘-1
扭矩常數 0.118 納米/A
開始電流 30.0 A
最大峰值電流 37.0 A
電氣時間常數 2.9毫秒
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F 分鐘
溫度上升而不冷卻 3.0 千瓦/瓦
可選握制動器 B 4
標有電壓 24 V
額定電流 0.14 A
制動扭矩(電機軸) 1.0 納米
最大。 每小時切換號碼 2000.0 納米
德國ENGEL帶永磁場的刷 2 極直流電機GNM 5480E系列
用永磁場刷2極直流電機。刷架開口可以通過拆下蓋板訪問。用4個線程安裝法蘭(見繪圖)。
電機還配備了直流塔喬發電機和/或增量編碼器。
電機還配有設備插頭DIN 43650。
