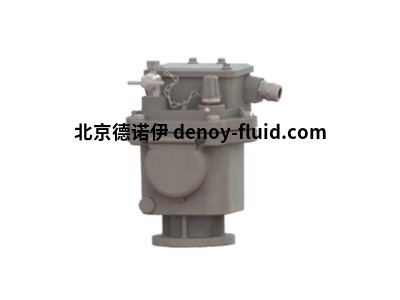

德國EMB氣體繼電器

德國EMB氣體繼電器

名稱：  EMB氣體繼電器

型號：  BB 25

品牌：  EMB

產地：  德國



Elektromotoren und Gerätebau Barleben GmbH(EMB GmbH)成立于1863年，最初是一家糖廠。在該公司于1993年私有化時采用目前的所有權形式之前，它有一段動蕩的歷史。除了生產特殊驅動器和電子鎮流器外，他們還專門生產用于液冷和液體絕緣設備的保護裝置。尤其是他們在Buchholz繼電器的開發和制造方面數十年的經驗，使他們贏得了該行業領先公司之一的聲譽。他們高素質的員工隊伍以及現代化的制造和檢驗技術確保了高標準的生產，以質量和精度為口號。



2、德國EMB氣體繼電器產品描述

在正常操作期間，氣體繼電器必須完全充滿油。由于其浮力，浮子處于上限位置。一旦產生氣體，這些氣體就會被收集在氣體繼電器中并使浮子下降。這會啟動開關觸點（磁接觸管）并觸發信號。氣體收集由視鏡指示。分接開關監控繼電器，又稱分接開關保護繼電器或油流繼電器，是一種對裝有儲油柜的充液式分接開關進行絕緣的監控裝置。它可以保護分接開關和變壓器免受損壞。監控繼電器響應儲油柜方向上的過量油流，并產生一個信號，立即將分接開關和變壓器與電源斷開。



3、德國EMB氣體繼電器產品說明

監控繼電器安裝在分接開關和儲油柜之間的管道中，盡可能靠近分接開關頭。在分接開關正常運行期間，會產生氣體，這些氣體被收集在監控繼電器的氣體圓頂中。如果氣體體積超過圓頂?shù)捏w積，則氣體向儲氣柜的方向流動。液體流到達阻尼器。如果流量超過阻尼器的操作值，則后者沿流動方向移動。該運動啟動一個開關觸點，分接開關和變壓器斷開。外殼由耐候性鑄鋁合金制成，并帶有油漆涂層。



EMB繼電器,EMB氣體繼電器,德國EMB,德國氣體繼電器



4、德國EMB氣體繼電器產品原理

Buchholz繼電器BB 25專為軌道車輛使用而開發，即使在傾斜角度發生變化的情況下也能確保無干擾運行。此外，由于EMB Buchholz繼電器具有高抗沖擊性，因此非常適合監測牽引變壓器。Buchholz繼電器BB 25安裝在變壓器油箱和儲油柜之間的管道中。在正常操作期間，它完全充滿絕緣液體。由于浮力，Buchholz繼電器的兩個浮子都處于其頂部位置。在正常操作期間，它完全充滿絕緣液體。由于浮力，Buchholz繼電器的兩個浮子都處于其頂部位置。



5、德國EMB氣體繼電器產品規格

液流到達設置在液流中并由永磁體保持的阻尼器。如果流量超過阻尼器的操作值，則后者沿流動方向移動。由于該運動，下部開關系統的開關觸點被致動，從而斷開變壓器。在響應之后，即使在流速降低之后，阻尼器也被鎖定并保持在該位置。現在必須通過逆時針轉動測試鑰匙來解鎖阻尼器和下部開關系統。如果液體繼續流失，儲油柜和管道以及Buchholz繼電器將被清空。隨著液位下降，下部浮子向下移動。下部開關系統的移動下部浮子驅動一個開關觸點，從而斷開變壓器。



6、德國EMB氣體繼電器產品特點

①電壓：AC 5 V-最大250 V

②開關容量：最大1500伏直流電1250瓦

③介電強度：AC 2500 V

④環境溫度：-40°C至+55°C

⑤工作范圍：-40°C至+115°C

⑥抗振性：振動：2-200 Hz，2 g

⑦抗壓能力：0,25兆帕

⑧耐真空：<2,5 kPa

⑨抗磁場能力：25公噸
