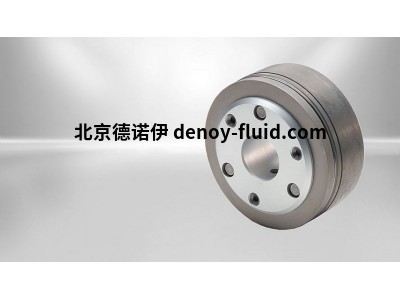

德國供應肯德里恩Kendrion永磁制動器高扭矩線

Kendrion永磁制動器功能性

該產品結合了永磁制動器的眾周知的特性 - 由于磁路的重新設計，它具有更多優點，例如在相同尺寸和功耗下具有更高的扭矩，在整個使用壽命期間具有高扭矩穩定性和擴展的溫度范圍。

Kendrion永磁制動器工作原理

高扭矩制動器設計為干式操作。利用永磁場產生的力來產生制動效果。為了抵消制動作用，永磁體的磁通量被交替的電磁場（電磁釋放系統）抵消。電樞和法蘭輪轂之間的零背隙連接確保制動扭矩零背隙傳遞到機器軸（例如電機軸）和零殘余扭矩的高扭矩制動器的可靠釋放。由于這些特性，高扭矩制動器非常適合伺服電機應用。

Kendrion永磁制動器剎車設計

牢固安裝的勵磁線圈安裝在高扭矩制動器的外殼和法蘭之間。在制動器上定義的位置連接勵磁線圈出口所需的飛線。沿軸向安裝在外殼和法蘭之間的永磁體產生產生制動作用所需的磁場。銜鐵通過分段彈簧和鉚釘緊固件與法蘭轂連接，建立軸向可移動、抗扭、無摩擦的連接。這確保了水平或垂直制動操作期間的零殘余扭矩。高扭矩制動器的銜鐵和外殼之間的額定氣隙“s”在制動器安裝期間自動調整（例如通過安裝公差）。法蘭輪轂連接到機器軸（例如 電機軸），以實現抗扭和軸向固定連接。永磁場吸引并拉動與外殼和法蘭摩擦接觸的電樞。產生的摩擦力產生制動扭矩。當直流電壓施加到高扭矩制動器的勵磁線圈時，交變電磁場抵消了永磁場施加在電樞上的力，制動器在彈簧力的作用下釋放。除了由分段彈簧施加的最小力外，要制動的軸不會受到任何其他軸向力。當直流電壓施加到高扭矩制動器的勵磁線圈時，交變電磁場抵消了永磁場施加在電樞上的力，制動器在彈簧力的作用下釋放。除了由分段彈簧施加的最小力外，要制動的軸不會受到任何其他軸向力。當直流電壓施加到高扭矩制動器的勵磁線圈時，交變電磁場抵消了永磁場施加在電樞上的力，制動器在彈簧力的作用下釋放。除了由分段彈簧施加的最小力外，要制動的軸不會受到任何其他軸向力。

有機摩擦盤，通常用于彈簧施加的制動器，既可以實現緊急停止的高制動能量，也可以實現大量的中小型制動循環。因此，彈簧施加的制動器也可以用作動態制動器。摩擦盤相對較低的轉動慣量使得在動態應用中使用彈簧施加的制動器成為可能?？梢葬槍?duì)特定應用選擇針對應用優化的摩擦盤，例如針對特定操作溫度范圍。結合彈簧包的適當設計，還可以提供客戶特定的制動解決方案。



彈簧應用制動器還為用戶提供了多種選項，既可以集成在電機內部，也可以用于外部安裝，從而實現簡單快速的安裝。



作為全線供應商，我們不斷開發我們的產品并使產品組合適應市場需求。除了標準目錄制動器外，我們還提供客戶特定的制動解決方案，并支持我們的客戶選擇合適的制動解決方案。



二、Kendrion產品類型



1、Kendrion工業應用制動器



2、Kendrion電磁閥和執行器



3、Kendrion驅動組件和離合器



4、Kendrion電子產品



5、Kendrion感測器



6、Kendrion控制技術



7、Kendrion閥門與流體技術



選購型號示例如下：



Kendrion  GT015B011



Kendrion  GT018B001



Kendrion  GT025B001



Kendrion  GT032B001



Kendrion  GT040B001



Kendrion  GT050B001



Kendrion  GT063B001



Kendrion  GT070B001



Kendrion  GT080B001



Kendrion  GT090B001



Kendrion  GT100B001



Kendrion  GT150B001



Kendrion  GT180B001



Kendrion  GT250B001



Kendrion  GT015H050



Kendrion  GT020H030



Kendrion  GT025H060



Kendrion  GT030H060



Kendrion  GT040H060



Kendrion  GT050H170



Kendrion  GT060H050



Kendrion  GT070H130



Kendrion  GT080H040



Kendrion  GT090H050



Kendrion  GT100H030



型號:



Kendrion制動器 8661102K



Kendrion制動器 8661103H



Kendrion制動器 8661104H



Kendrion制動器 8661106H



Kendrion制動器 8661107H



Kendrion制動器 8661109H



Kendrion制動器 8661111H



Kendrion制動器 8661114H



Kendrion制動器 8661116H

Kendrion制動器 8662103H



Kendrion制動器 8662104H



Kendrion制動器 8662106H



Kendrion制動器 8662107H



Kendrion制動器 8662109H



Kendrion制動器 8662111H



Kendrion制動器 8662114H



Kendrion制動器 8662116H
