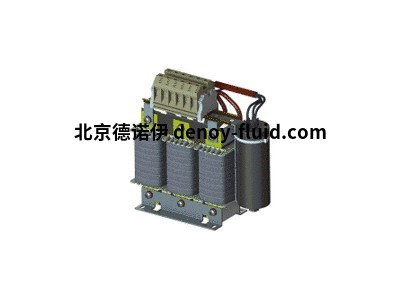

德國SCHMIDBAUER節流閥 可選液冷或主動風冷



1、德國SCHMIDBAUER節流閥產品介紹

Schmidbauer GmbH生產范圍廣泛的扼流圈，電流高達2500安培，也是適用于更高開關頻率的正確解決方案！為了生產他們的高品質扼流圈，始終使用符合DIN規定的磁芯，對于特殊要求，使用特殊切割、層狀或模塊磁芯、非晶磁芯和JFE-Super磁芯。他們的標準系列以及特殊設計符合國家和國際標準和法規。一般來說，扼流圈是電感性無源元件，主要用于電源領域和電力電子領域。用銅或鋁纏繞的線圈用于阻尼、無線電干擾抑制、反饋、電流限制、抑制不需要的頻率、優化疊加紋波或用于能量存儲。



2、德國SCHMIDBAUER節流閥產品描述

由于不斷增加的電力電子要求和新的拓?fù)浣Y(jié)構，電感繞組產品面臨的挑戰越來越大。采用碳化硅半導體技術或采用3電平技術（S3L逆變器）的電網饋電轉換器時鐘具有10 KHz至120 KHz范圍內的更高開關頻率。這增加了對扼流圈設計的要求。通常不再可能使用晶粒取向的電工片。因此，Schmidbauer為功率范圍從20安培到150安培的新型碳化硅(SiC)逆變器開發了自己的扼流圈系列。繞組的相應布置、設計、用于繞組的材料和磁芯決定了電感值和其他電工特性。



3、德國SCHMIDBAUER節流閥產品特點

Schmidbauer的另一項創新是用于抑制共模分量的四腿扼流圈。對帶有多個電機的轉換器不斷增加的EMC要求可能會導致某些電路拓?fù)涑霈F(xiàn)共模問題。專門開發的直流電抗器減少了下游EMC問題。Schmidbauer還在風冷扼流圈領域提供具有水冷功能的電感器。對于鐵路技術，扼流圈和中頻變壓器是根據新的防火標準EN45545-2或NFPA-130制造的。為此，所使用的材料由認可的實驗室進行了防火測試。



4、德國SCHMIDBAUER節流閥產品優勢

LCL濾波器用于將AIC（有源饋入轉換器）和AFE（有源前端）驅動器連接到電網。由于越來越多地使用AFE/AIC，越來越需要LCL濾波器。作為LC濾波器的設計也是可能的。LCL濾波器也適用于DC-AC轉換器產品領域的項目，這些項目將來自風力發電機或PV轉換器的電能饋入電網。再生AFE驅動器的應用包括電梯、起重機或類似的運輸系統、工具或其他具有許多制動開關周期和壓力機的機器。



5、德國SCHMIDBAUER節流閥產品參數

①連接電壓：3x 200–3x 690V

②頻率：16 2/3–1500赫茲

③功率范圍：5–2000安

④最高環境溫度：-10°C至85°C（可選液冷或主動風冷）

⑤防護等級：IP00-IP65

⑥連接：符合BGV A3標準的5 A-63 A防觸摸螺絲端子

⑦時鐘頻率：2-80 kHz

⑧絕緣級別：F或H

⑨中間電路電壓：540伏直流-1300伏直流

 德國SCHMIDBAUER節流閥 可選液冷或主動風冷
